脚轮
脚轮

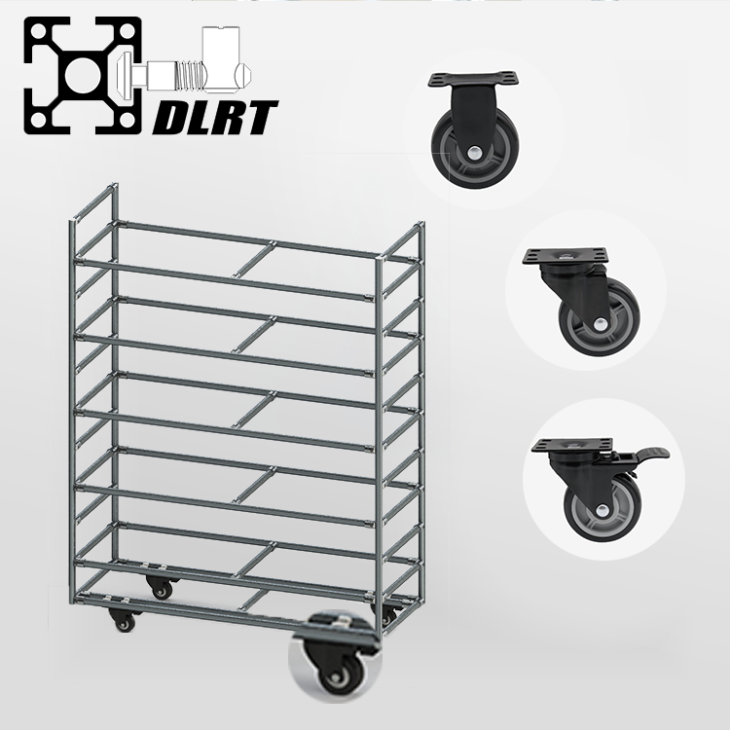

脚轮常用于精益管生产线的物料车、精益管工作台等的设计与搭建，在物料搬运作业时能够有效地节省人力，提高效率。
产品系统 | 线棒柔性系统 |
型材系列 | 脚轮 |
产品介绍
脚轮根据安装方式的不同，主要分为底盘式脚轮和螺杆式脚轮。底盘式脚轮包含定向脚轮、万向无刹车脚轮和万向带刹车脚轮；螺杆式脚轮包含万向五刹车脚轮和万向带刹车脚轮。

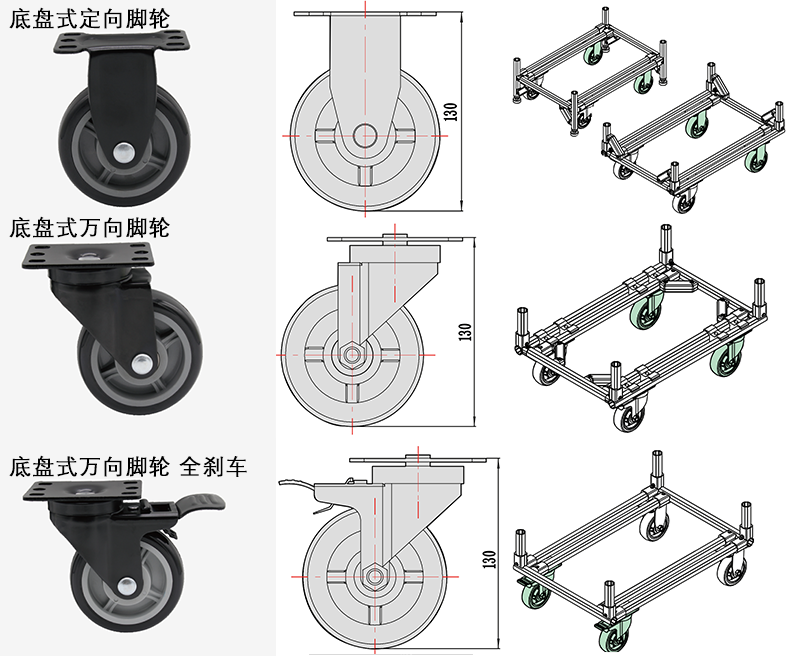

底板式脚轮可以通过线棒金属辅件中的脚轮固定组件固定在基础铝合金线棒上，或用滑块螺母紧固在T型槽铝合金线棒槽内。

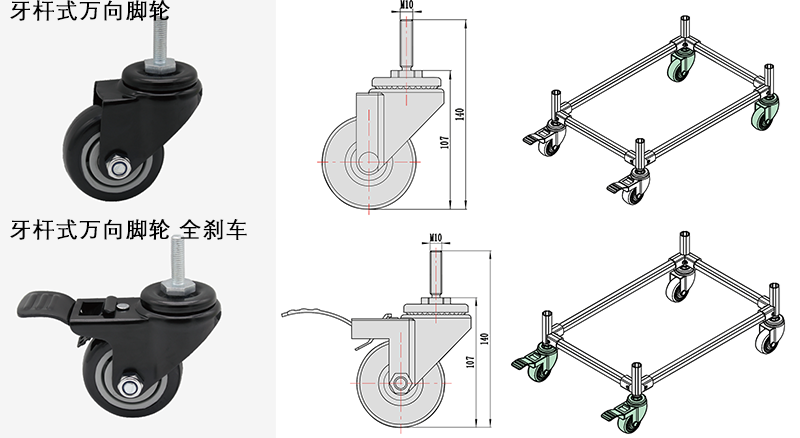

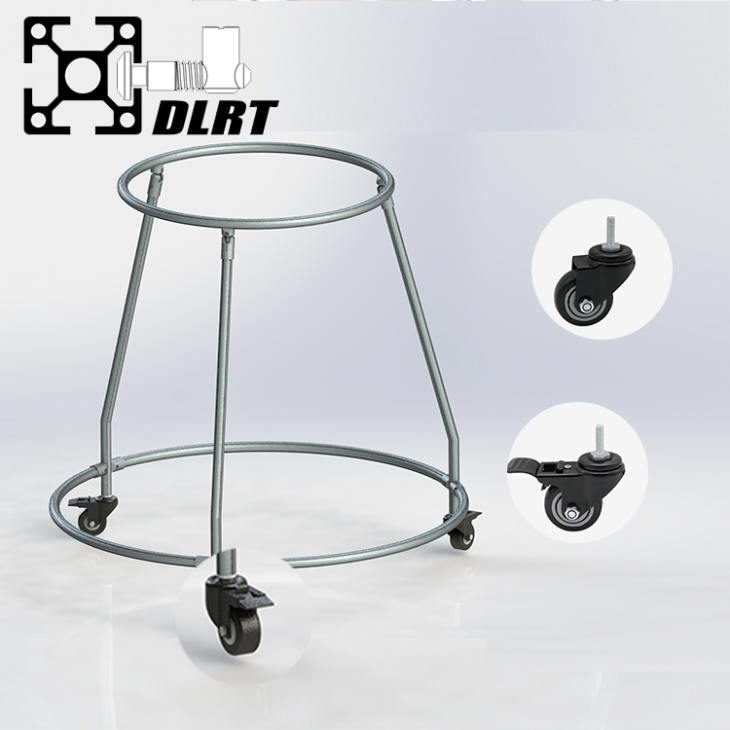

螺杆式脚轮可以使用铝合金分体脚座安装到框架底部的线棒一端截面。
型号参数
底盘式定向脚轮（Plate Caster） | |||||||||
Part No. 型号 | Description 产品描述 | Wheel Diameter 轮内径(mm) | Wheel Width 轮宽(mm) | Load Capacity 承载力 | Wheel Height 轮高 (mm) | Plate Diameter 底盘(mm) | B | AD 安装尺寸 | PHD 底板孔 |
 |  |  |  |  |  |  |  | ||
RTAC-L3G-PU | 3’’plate caster, fixed 3寸平板定向脚轮 | 75 | 32 | 60 | 105 | 95x73 | BALL | 73*44/80 | 11.5*8.5/⌀10.5 |
RTAC-L4G-PU | 4’’plate caster, fixed 4寸平板定向脚轮 | 100 | 32 | 100 | 130 | ||||
RTAC-L5G-PU | 5’’plate caster, fixed 5寸平板定向脚轮 | 125 | 32 | 120 | 155 | ||||
底盘式万向脚轮（Plate Caster） | |||||||||
Part No. 型号 | Description 产品描述 | Wheel Diameter 轮内径(mm) | Wheel Width 轮宽(mm) | Load Capacity 承载力 | Wheel Height 轮高(mm) | Plate Diameter 底盘(mm) | B | AD 安装尺寸 | PHD 底板孔 |
 |  |  |  |  |  |  |  | ||
RTAC-L3W-PU | 3’’plate caster, free 3寸平板万向脚轮 | 75 | 32 | 60 | 105 | 92x64 | BALL | 73*44/80 | 11.5*8.5/⌀10.5 |
RTAC-L4W-PU | 4’’plate caster, free 4寸平板万向脚轮 | 100 | 32 | 100 | 130 | ||||
RTAC-L5W-PU | 5’’plate caster, free 5寸平板万向脚轮 | 125 | 32 | 120 | 155 | ||||
底盘式万向带刹车脚轮（Plate Caster） | |||||||||
Part No. 型号 | Description 产品描述 | Wheel Diameter 轮内径(mm) | Wheel Width 轮宽(mm) | Load Capacity 承载力 | Wheel Height 轮高(mm) | Plate Diameter 底盘(mm) | B | AD 安装尺寸 | PHD 底板孔 |
 |  |  |  |  |  |  |  | ||
RTAC-L3WS-PU | 3’’plate caster, free, with brake 3寸平板万向带刹脚轮 | 75 | 32 | 60 | 105 | 92x64 | BALL | 73*44/80 | 11.5*8.5/⌀10.5 |
RTAC-L4WS-PU | 4’’plate caster, free, with brake 4寸平板万向带刹脚轮 | 100 | 32 | 100 | 130 | ||||
RTAC-L5WS-PU | 5’’plate caster, free, with brake 5寸平板万向带刹脚轮 | 125 | 32 | 120 | 155 | ||||
螺杆式万向脚轮（Screw Caster） | ||||||||
Part No. 型号 | Description 产品描述 | Wheel Diameter 轮内径(mm) | Wheel Width 轮宽(mm) | Load Capacity 承载力 | Wheel Height 轮高(mm) | B | SD(mm) | SP(mm) |
 |  |  |  |  |  |  | ||
RTAC-S3W-PU | 3’’ screw caster, free 3寸螺杆式万向脚轮 | 75 | 32 | 60 | 107 | BALL | 33 | M10 |
RTAC-S4W-PU | 4’’ screw caster, free 4寸螺杆式万向脚轮 | 100 | 32 | 100 | 132 | 25 | M12 | |
螺杆式万向带刹脚轮（Screw Caster） | ||||||||
Part No. 型号 | Description 产品描述 | Wheel Diameter 轮内径(mm) | Wheel Width 轮宽(mm) | Load Capacity 承载力 | Wheel Height 轮高(mm) | B | SD(mm) | SP(mm) |
 |  |  |  |  |  |  | ||
RTAC-S3WS-PU | 3’’ screw caster, free, with brake 3寸螺杆式万向带刹脚轮 | 75 | 32 | 60 | 107 | 33 | M10 | |
RTAC-S4WS-PU | 4’’ screw caster, free, with brake 4寸螺杆式万向带刹脚轮 | 100 | 32 | 100 | 132 | 25 | M12 | |
