欧标40工业铝型材

产品详情

欧标40工业铝型材

欧标40基础框架型材,广泛应用于中度负载或重度负载的框架结构,如:机器框架结构、工作台、物料车、工厂车间隔断、展示架、物料架等,是工业领域使用最为广泛的型材之一。

产品系统

工业铝型材模块化组装系统

型材系列

基础框架型材40系列

材质

6063-T5

表面处理

阳极氧化(切断面未进行阳极氧化处理)

最大有效供货长度

6000mm

颜色

银白光亮

产品介绍

欧标40工业铝型材,表面经过银白光亮氧化处理,槽宽8.2mm中心孔径为Φ12,该系列包含4040型材、4080型材、40120型材、40160型材以及8080型材等各规格的型材按照重量可分为标准、轻型、重型以及性价比最高的超轻型。40系列T形槽工业铝型材具有优秀的承载能力,为工程设计提供了最为经济、高效且稳定的材料选择。通常可以使用40型材专用锚式连接销,通过内部隐藏方式进行连接,或通过角铝进行固定角度的连接。结构坚固且可靠,广泛应用于各个工厂车间中框架结构的设计。

T Slot

T形槽

Section

型材截面

Center Hole

中心孔径(Ø)

Slot Width

槽宽(mm)

Slot Depth

槽深(mm)

Thickness

壁厚(mm)

12

8.2

11.5

3





型材参数

Description

产品描述

Moment
of
Inertia

惯性矩

lx(cm4)

Moment
of
Inertia

惯性矩

ly(cm4)

Moment
of
Resistance

弯矩

Wx(cm3)

Moment
of
Resistance

弯矩

Wy(cm3)

Mass

重量

(kg/m)

Part No.

订购编号

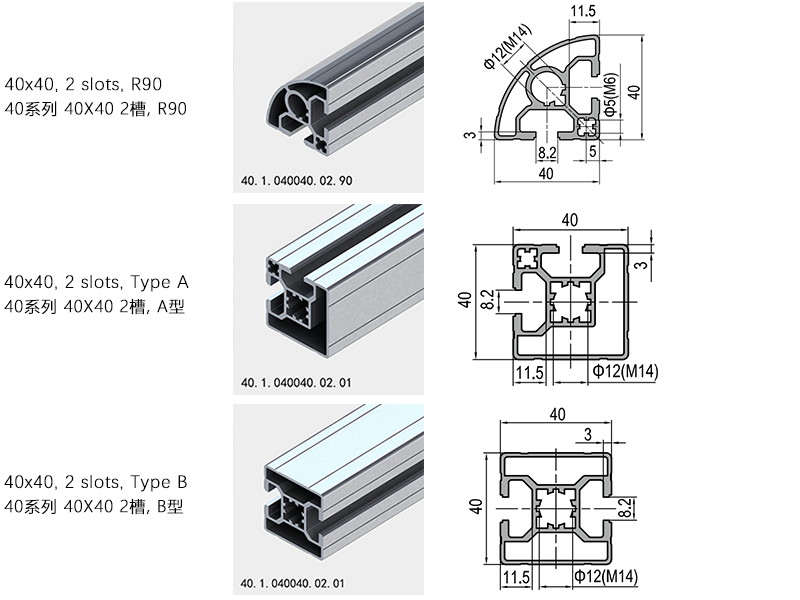

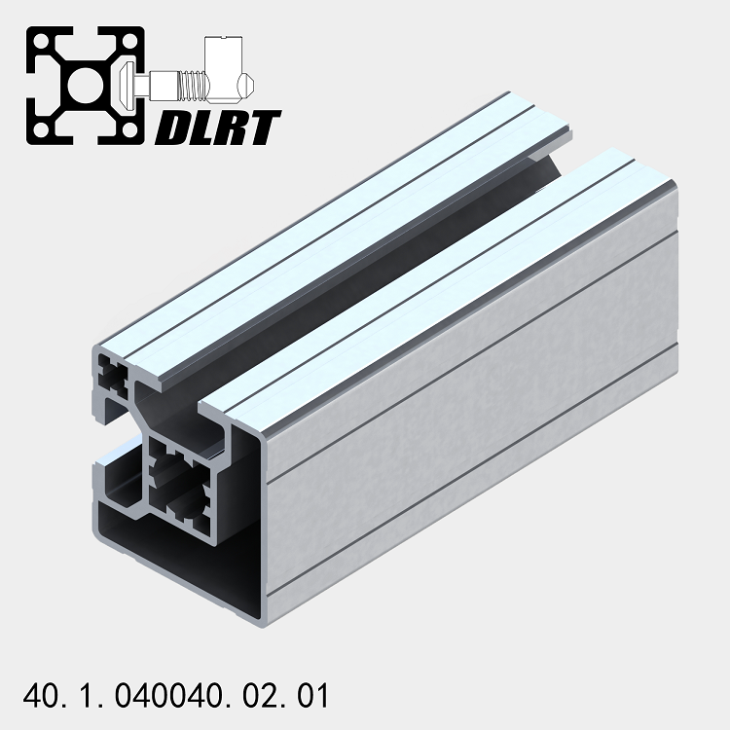

Strut Profile 40x40 2slots Type A

基础框架型材40系列40x40 2槽 A型

7.20

7.10

2.70

2.40

1.30

40.1.040040.02.01

Strut Profile 40x40 2slots Type B

基础框架型材40系列40x40 2槽 B型

7.40

7.00

3.70

3.50

1.30

40.1.040040.02.02

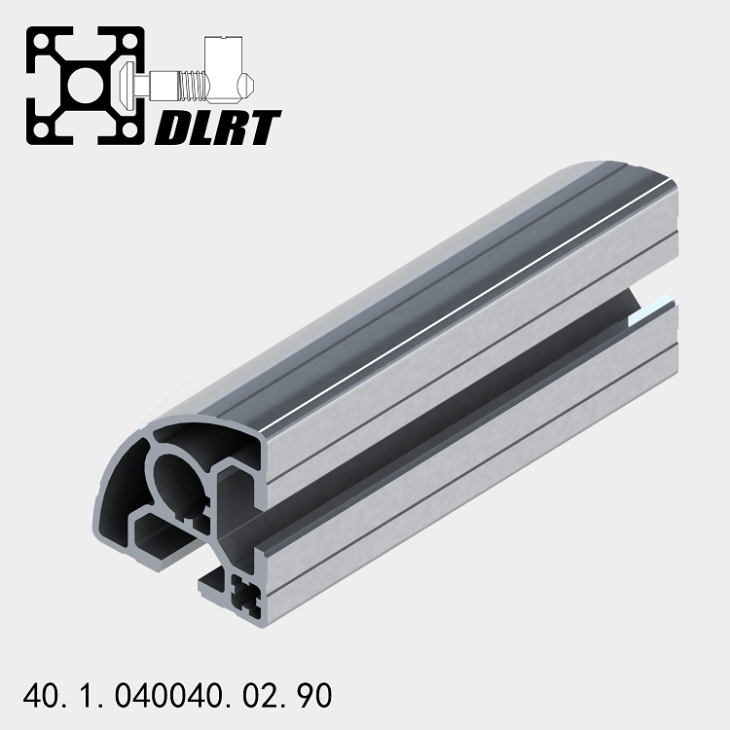

Strut Profile 40x40 2 slots, R90

基础框架型材40系列40x40 2槽, R90

7.50

7.50

3.80

3.80

1.45

40.1.040040.02.90

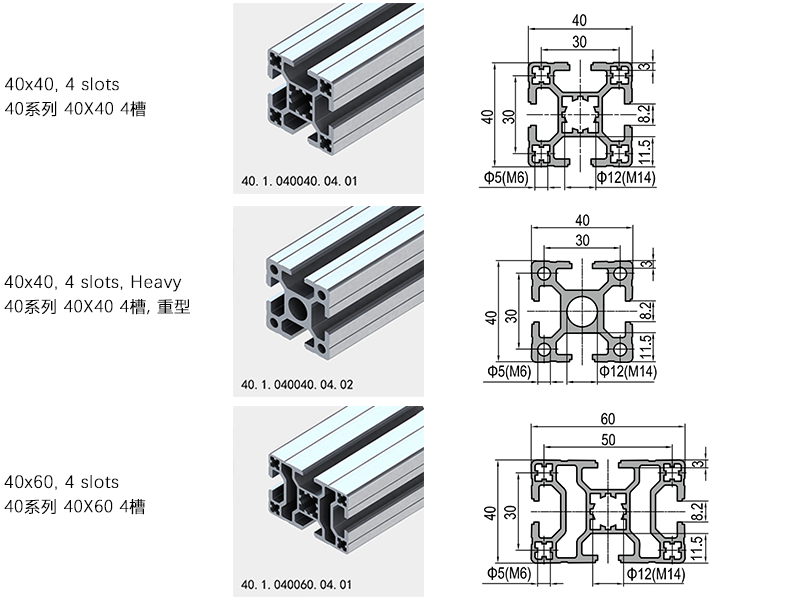

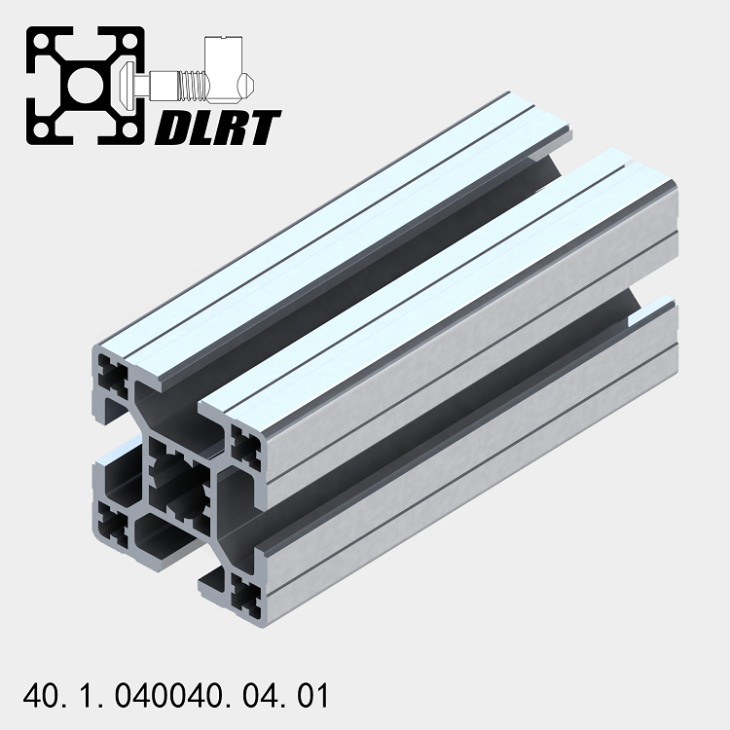

Strut Profile 40x40 4 slots

基础框架型材40系列40x40 4槽

8.70

8.70

4.40

4.40

1.45

40.1.040040.04.01

Strut Profile 40x40 4 slots, heavy

基础框架型材40系列40x40 4槽 重型

10.40

10.40

5.20

5.20

1.85

40.1.040040.04.02

Strut Profile 40x60 4 slots

基础框架型材40系列40x60 4槽

12.80

25.90

6.40

8.80

2.15

40.1.040080.04.01

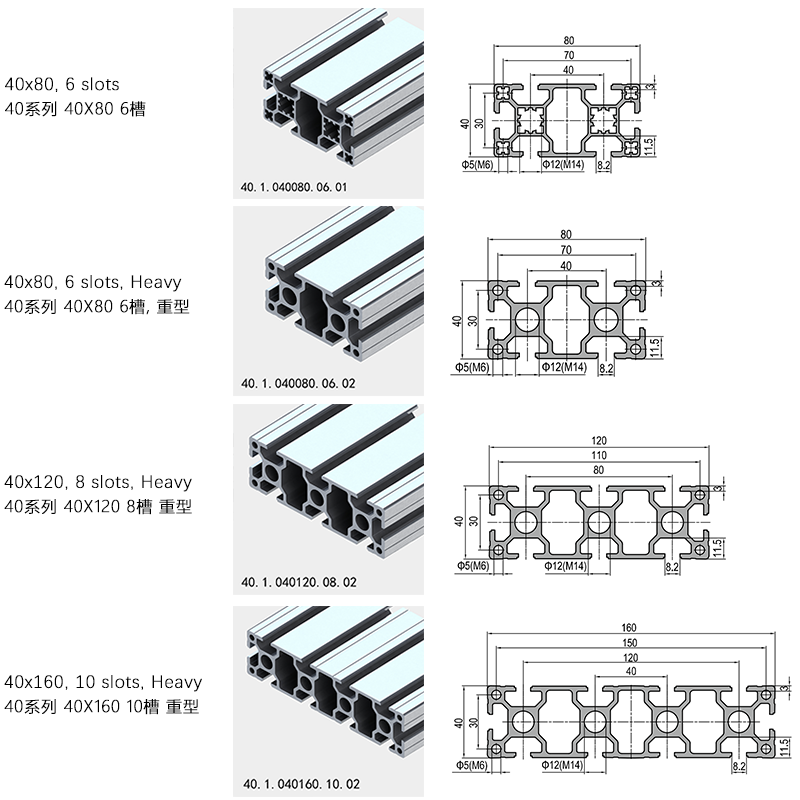

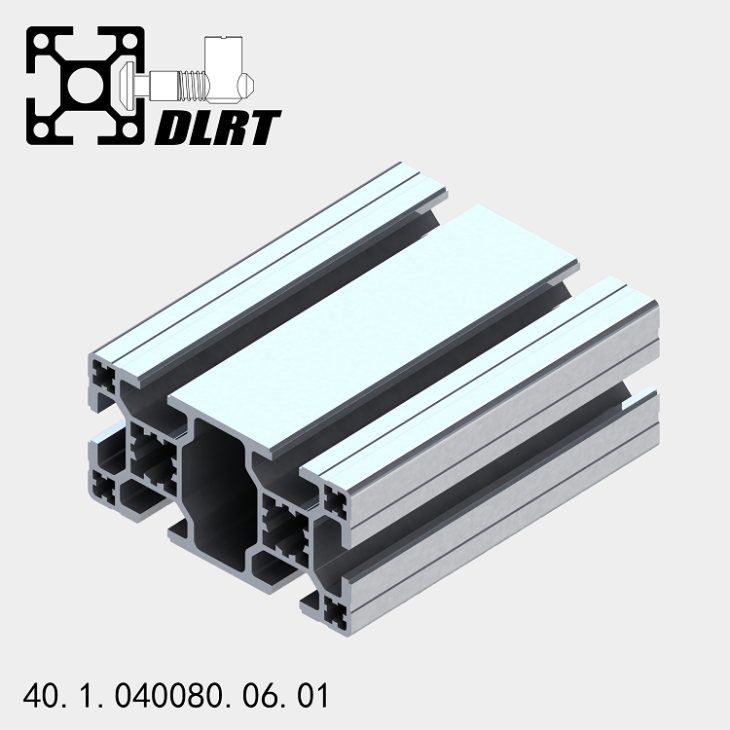

Strut Profile 40x80 6 slots

基础框架型材40系列40x80 6槽

16.00

58.00

8.00

14.50

2.50

40.1.040080.06.01

Strut Profile 40x80 6 slots, heavy

基础框架型材40系列40x80 6槽 重型

18.20

71.50

9.10

17.90

3.10

40.1.040080.06.02

Strut Profile 40x120 8 slots, heavy

基础框架型材40系列40x120 8槽

26.00

219.00

13.00

36.50

4.50

40.1.040120.08.02

40x160 10 slots Heavy

基础框架型材40系列40x160 10槽

34.00

488.70

17.00

61.10

5.55

40.1.040180.10.02

80x80 8 slots

基础框架型材40系列80x80 8槽

100.80

100.80

25.20

25.20

3.90

40.1.080080.08.01

80x80 8 slots Heavy

基础框架型材40系列80x80 8槽 重型

126.30

126.30

31.80

31.80

5.10

40.1.080080.08.02
