铝合金线棒金属辅件
铝合金线棒金属辅件

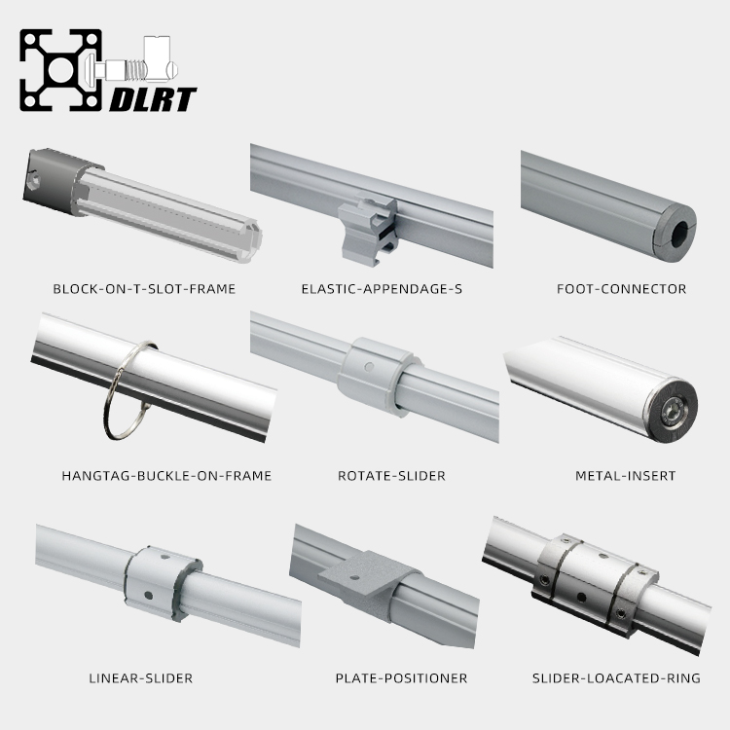

铝合金线棒金属辅件有20余种功能，可以用于实现多种功能设计，如：安装板材、悬挂标签、活动工作台、直线滑动、插排固定等。广泛应用于精益管生产线产品的设计与搭建。
产品系统 | 线棒柔性系统 |
型材系列 | 铝合金线棒金属辅件 |
材质 | 铝合金/碳钢（详见规格型号表） |
产品介绍
铝合金线棒金属辅件强度高，连接方便简单，可以与28mm第三代精益管无缝配合，从而满足使用者对于框架结构的功能需求。通过这些第三代精益管配件，可以搭建出含有台面板的工作台、物料架，可推动的物料车，可折叠或旋转的结构，从而实现低成本自动化的流水线作业。
大连锐拓工业自动化设备有限公司所生产的第三代精益管线棒系列产品种类丰富，且能够与模块化组装系统的标准框架工业铝型材相互契合。
型号参数
Model 型号 | Description 产品描述 | Material 材料 | Net Weight 产品单重 (g/个) | PQ 包装数量 （个/箱） | TW 包装重量 (kg/箱) |

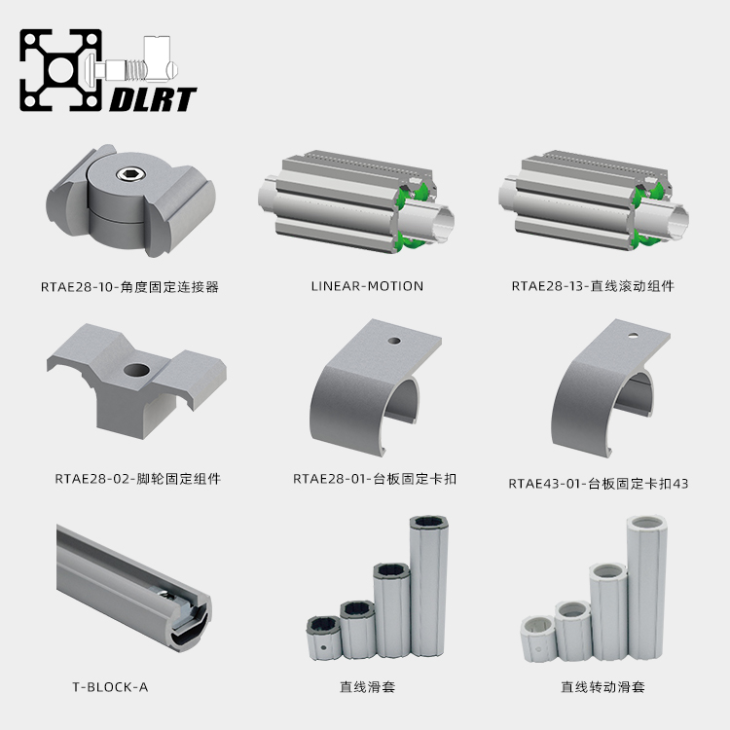

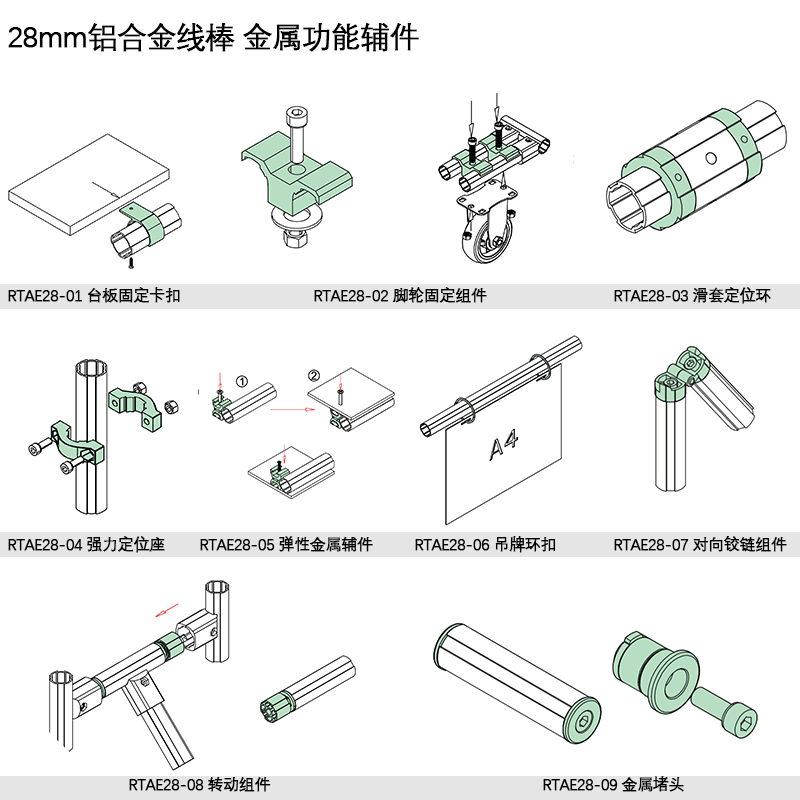

RTAE28-01 | 台板固定卡扣 | 铝合金6005T6 | 15.5 | 200 | 3.4 |
RTAE28-02 | 脚轮固定组件 | 铝合金ADC12 | 80.5 | 96 | 8 |
RTAE28-03 | 滑套定位环 | 铝合金6005T6 | 19.7 | 556 | 11.2 |
RTAE28-04 | 强力定位座 | 铝合金ADC12 | 55 | 225 | 12.7 |
RTAE28-05 | 弹性金属辅件 | 铝合金6005T6 | |||
RTAE28-06 | 吊牌环扣 | 碳钢 | 9.2 | 1000 | 9.5 |

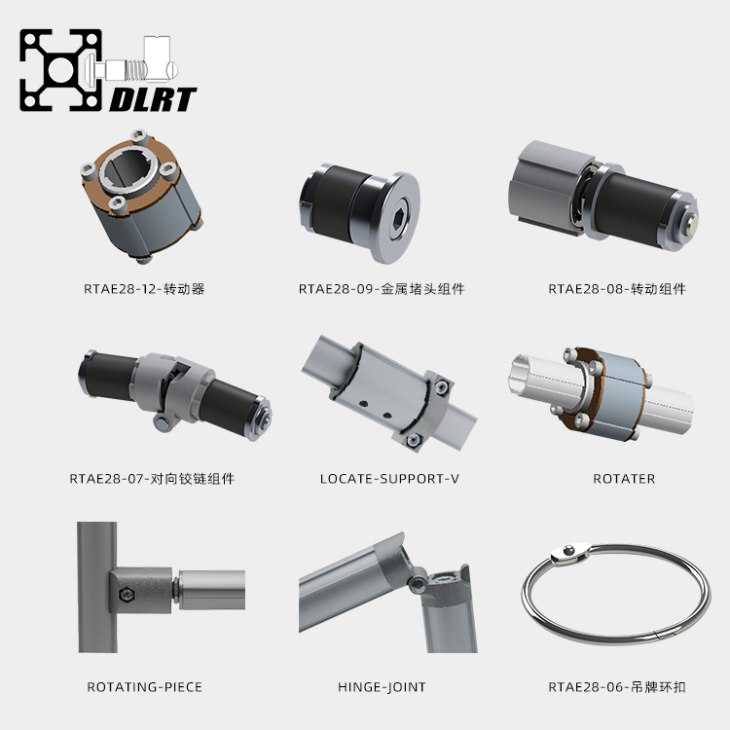

RTAE28-07 | 对向铰链组件 | ACD12+橡胶+碳钢 | 122 | 80 | 10.1 |
RTAE28-08 | 转动组件 | 铝合金6005T6+橡胶+碳钢 | 81 | 150 | 12.5 |
RTAE28-09 | 金属堵头 | ACD12 +碳钢 | 55 | 50 | 208 |
RTAE28-10 | 角度固定连接器 | ACD12 +碳钢 | 69 | 228 | 16 |
RTAE28-11 | T型槽线棒垫块 | ||||
RTAE28-12 | 转动器 | ||||
RTAE28-13 | 直线滚动组件 | ||||
RTAE28-2817 | 铝合金分体脚座 | 铝合金ADC12 | 30 | 250 | 7.8 |

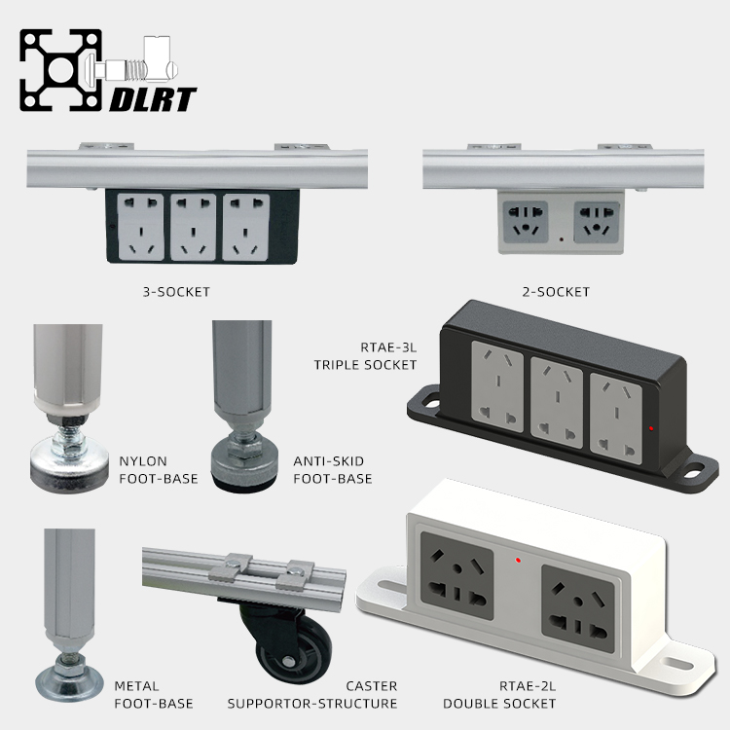

RTAE28-3810A | 防滑脚杯 | 冷轧碳钢+橡胶 | 85 | 200 | 17.3 |
RTAE28-3810B | 尼龙脚杯 | 冷轧碳钢+尼龙 | 59 | 200 | 12 |
RTAE28-3810C | 金属脚杯 | 冷轧碳钢 | 70 | 200 | 14.3 |
RTAE28-LM08/M06 | T型滑块1 | 碳钢镀锌 | 16.85/18.33 | ||
RTAE28-SM05/ SM06 | T型滑块2 | 碳钢镀锌 | 7.47/6.98 | ||

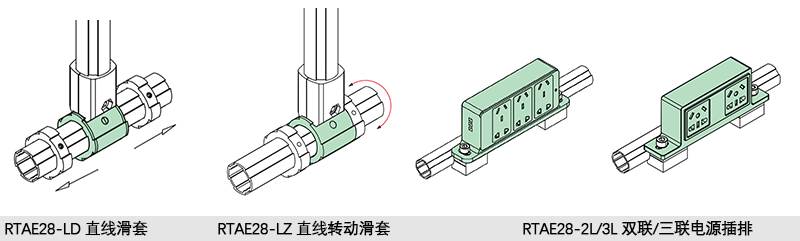

RTAE28-L37D | 直线滑套 | 铝合金6005T6+ABS | 32 | 140 | 4.8 |
RTAE28-L37Z | 直线转动滑套 | 铝合金6005T6+ABS | 32 | 140 | 4.8 |
RTAE-2L/3L | 双联/三联插排 | 阻燃PVC+铜镀镍 | 100 | 22 | 2.48 |
