40系列槽10工业铝型材

产品详情

40系列槽10工业铝型材

10系列工业铝型材,是槽宽为10.2mm的欧标工业铝型材,承载力与光亮系列40型材相当,广泛应用于中度负载或重度负载的框架结构,如:机器框架结构、工作台、物料车、工厂车间隔断、展示架、物料架等,是工业领域使用最为广泛的型材之一。

产品系统

工业铝型材模块化组装系统

型材系列

10mm槽宽基础框架型材40系列

材质

6063-T5

表面处理

阳极氧化(切断面未进行阳极氧化处理)

最大有效供货长度

6000mm

颜色

磨砂

产品介绍

磨砂面40工业铝型材,槽宽10.2mm,,中心孔径为Φ12,该系列包含4040型材、4080型材以及8080型材等

新上市超轻型40x40米重仅1.2kg承载力强,超高性价比。

型材表面经过磨砂氧化处理,无装饰线,外表美观且能有效避免光线反射。

安装时需要配合专用的10mm槽宽40系列连接件、紧固件。详细的配件规格参数请参考连接件及紧固件。

T Slot

T形槽

Center Hole

中心孔径(Ø)

Slot Width

槽宽(mm)

Slot Depth

槽深(mm)

Thickness

壁厚(mm)

12

10.2

11

4


型材参数

Description产品描述

Moment
of
Inertia

惯性矩

lx(cm4)

Moment
of
Inertia

惯性矩

ly(cm4)

Moment
of
Resistance

弯矩

Wx(cm3)

Moment
of
Resistance

弯矩

Wy(cm3)

Mass

重量

(kg/m)

Part No.

订购编号

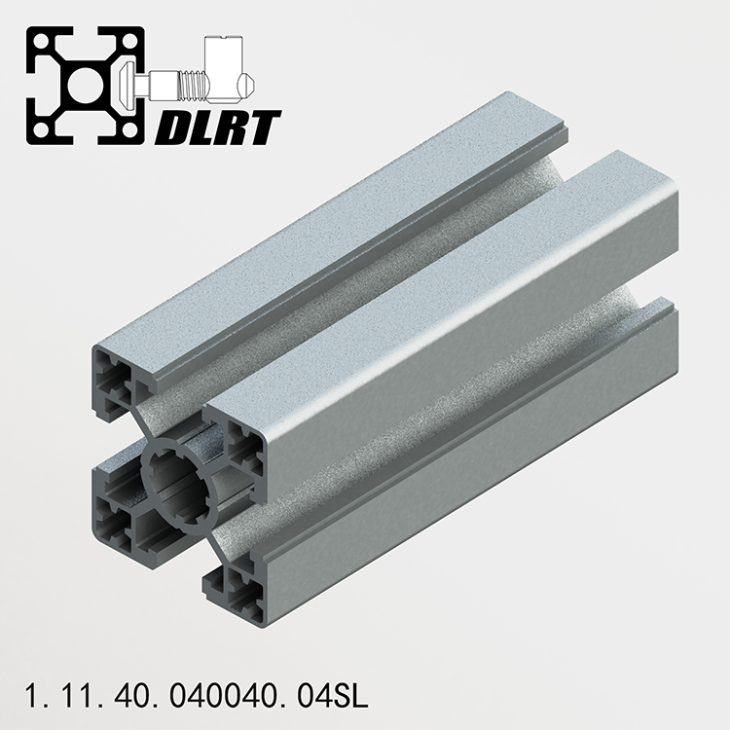

40x40, 4 slots, super light

磨砂面40系列 40x40 4槽 超轻型

6.7

6.7

3.4

3.4

1.2

1.11.40.040040.04SL

40x40, 4 slots, light

磨砂面40系列 40x40 4槽轻型

8.6

8.6

4.3

4.3

1.55

1.11.40.040040.04L

40x40, 4 slots

磨砂面40系列 40x40 4槽

9.1

9.1

4.6

4.6

1.65

1.11.40.040040.04

40x40, 4 slots, heavy

磨砂面40系列 40x40 4槽 重型

11.5

11.5

5.8

5.8

2

1.11.40.040040.04H

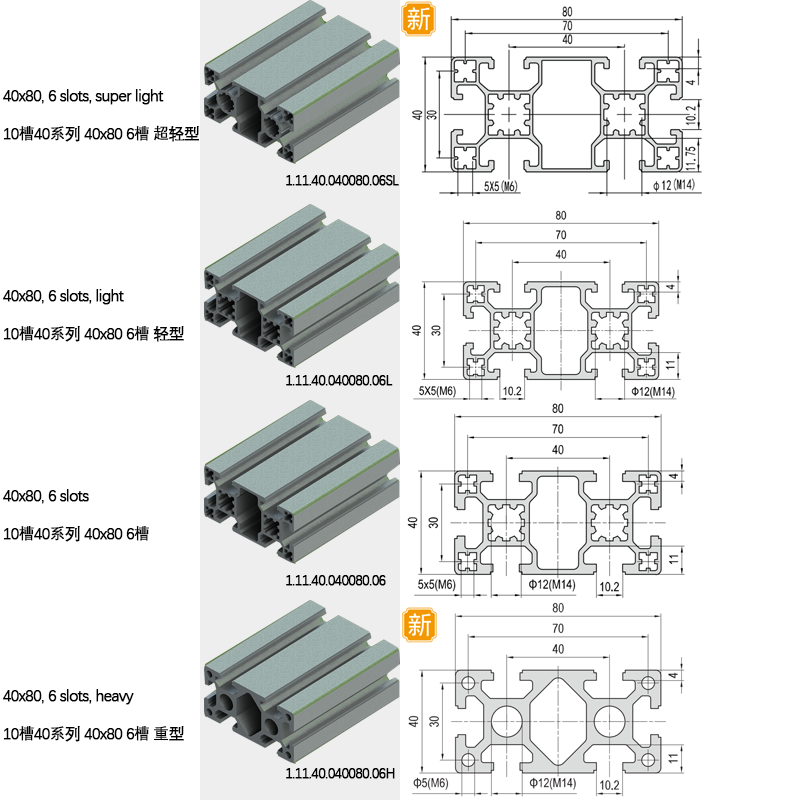

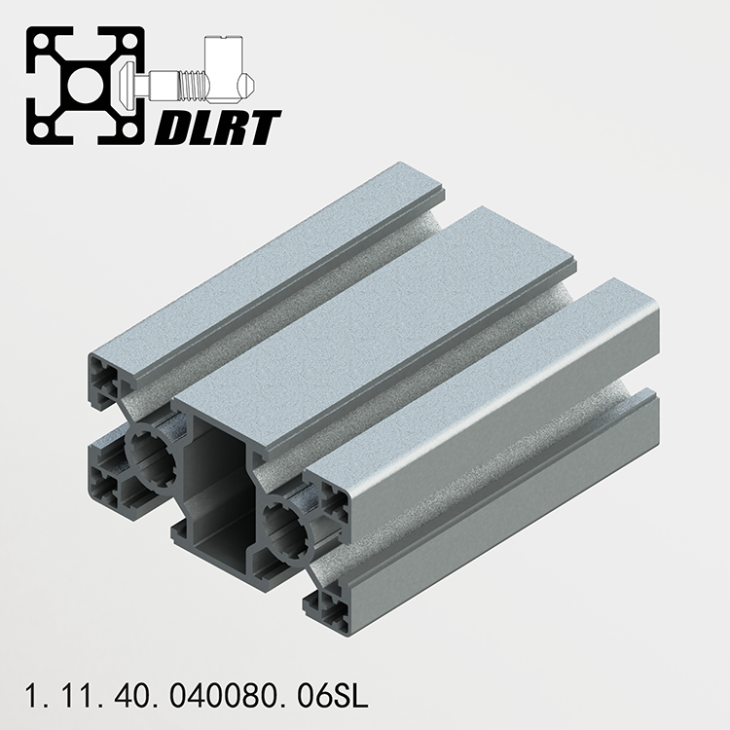

40x80, 6 slots, super light

磨砂面40系列 40x80 6槽 超轻型

11.5

44.6

5.75

11.15

2.2

1.11.40.040080.06SL

40x80, 6 slots, light

磨砂面40系列 40x80 6槽 轻型

15.8

59.1

7.9

14.8

2.7

1.11.40.040080.06L

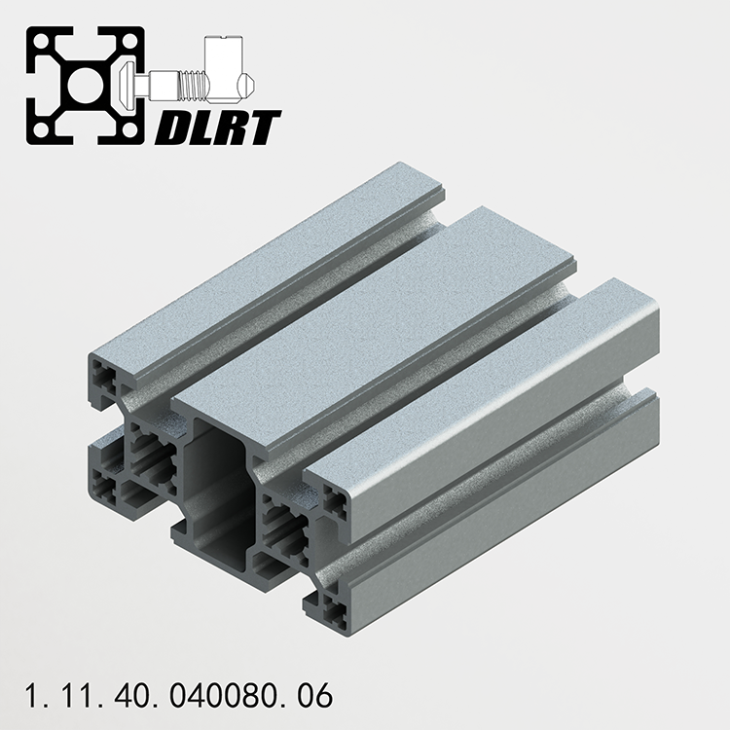

40x80, 6 slots

磨砂面40系列 40x80 6槽

16.6

63.2

8.3

15.8

2.85

1.11.40.040080.06

40x80, 6 slots, heavy

磨砂面40系列 40x80 6槽 重型

22.2

80.8

11.1

22.2

3.6

1.11.40.040080.06H

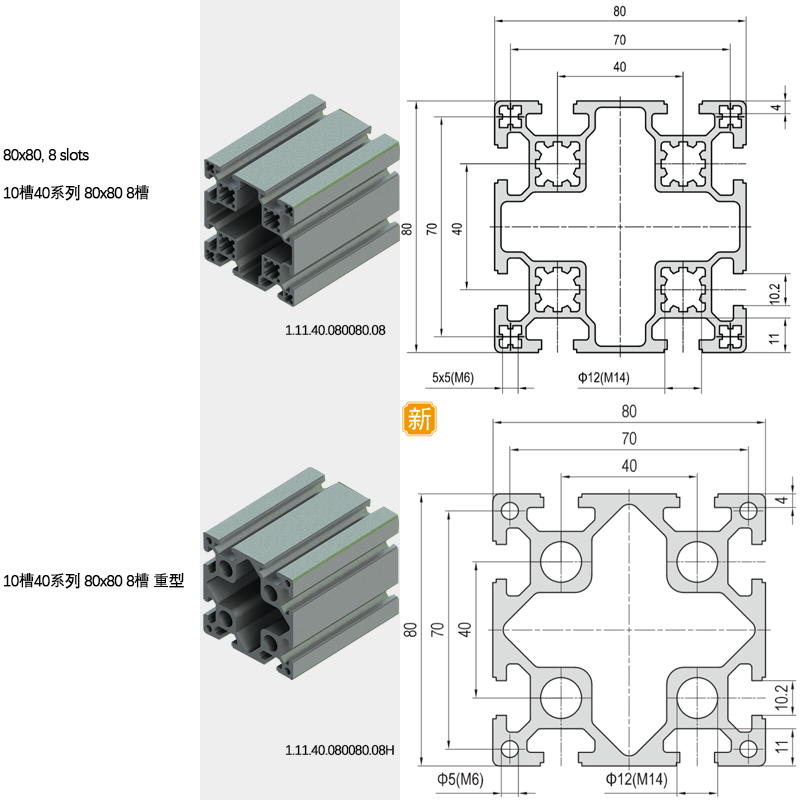

80x80, 8 slots

磨砂面40系列 80x80 8槽

109.9

109.9

27.5

27.5

4.2

1.11.40.080080.08

80x80, 8 slots, heavy

磨砂面40系列 80x80 8槽 重型

148.2

148.2

37.1

37.1

5.7

1.11.40.080080.08H
