45系列槽10工业铝型材

产品详情

45系列槽10工业铝型材

10系列工业铝型材,是槽宽为10.2mm的欧标工业铝型材。45系列槽10型材承载力与光亮面的欧标45工业铝型材相当,相比于40系列槽10工业铝型材,壁厚更厚实,承载能力也很突出,非常适合用于重型负载的框架结构,如:工业设备框架、工厂车间隔断等。

产品系统

工业铝型材模块化组装系统

型材系列

10mm槽宽基础框架型材45系列

材质

6063-T5

表面处理

阳极氧化(切断面未进行阳极氧化处理)

最大有效供货长度

6000mm

颜色

磨砂

产品介绍

10磨砂面45铝型材,属于10.2mm槽宽的工业铝型材中心孔径为Φ12,该系列包含4545型材、4590型材以及9090型材等

型材表面经过磨砂氧化处理,无装饰线,外表美观且能有效避免光线反射。

安装时需要配合专用的10mm槽宽系列连接件、紧固件。详细的配件规格参数请参考连接件及紧固件。

T Slot

T形槽

Center Hole

中心孔径(Ø)

Slot Width

槽宽(mm)

Slot Depth

槽深(mm)

Thickness

壁厚(mm)

12

10.2

13

6

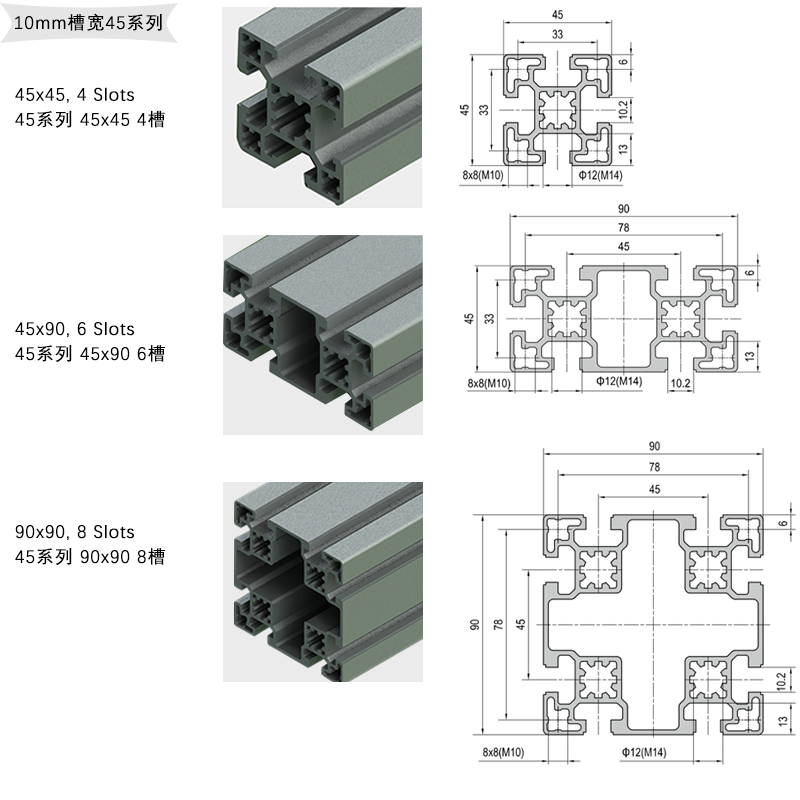

型材参数

Description

产品描述

Moment
of
Inertia

惯性矩

lx(cm4)

Moment
of
Inertia

惯性矩

ly(cm4)

Moment
of
Resistance

弯矩

Wx(cm3)

Moment
of
Resistance

弯矩

Wy(cm3)

Mass

重量

(kg/m)

Part No.

订购编号

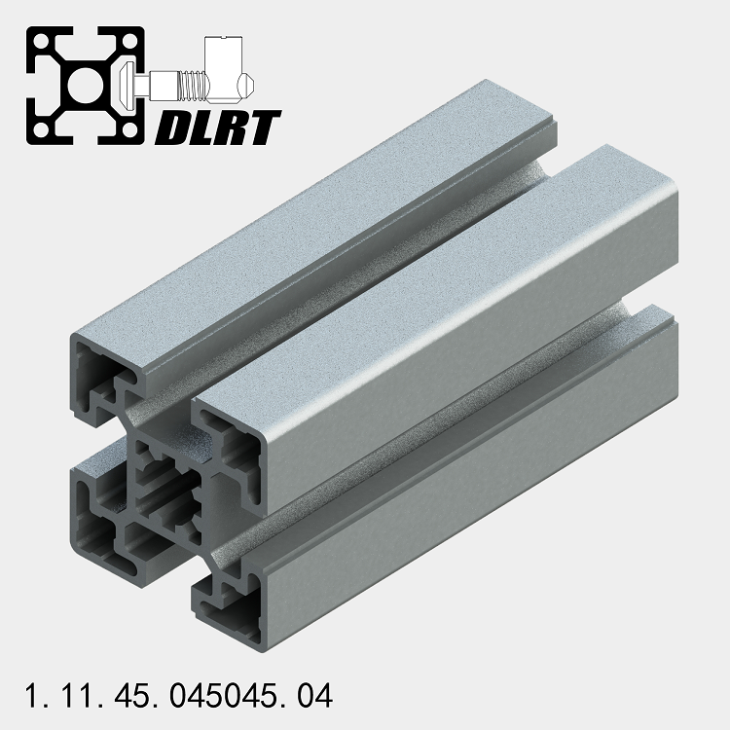

45x45, 4 slots

基础型材45系列 45x45 4槽

12.1

12.1

5.4

5.4

1.8

00.1.045045.04.01.05

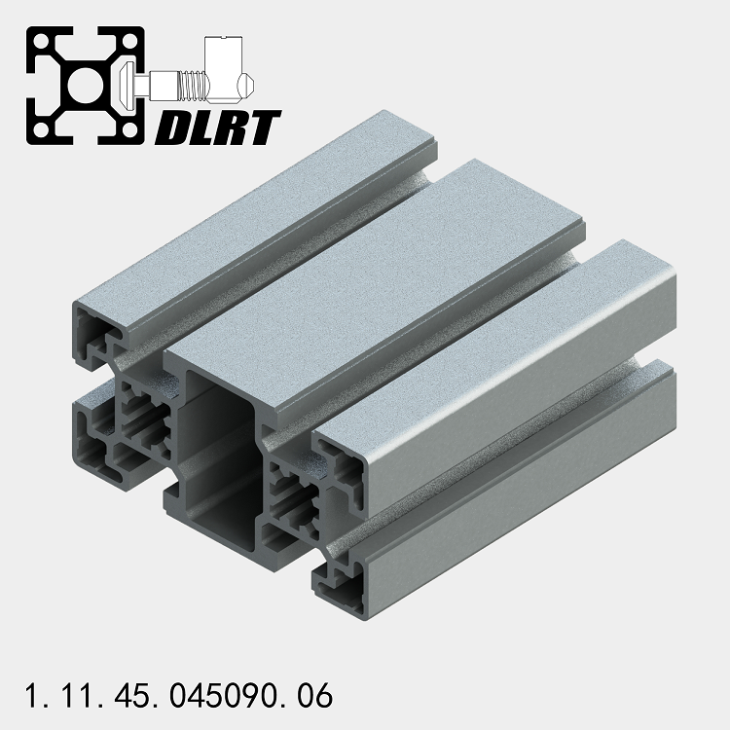

45x90, 6 slots

基础型材45系列 45x90 6槽

24.2

89.3

10.8

19.9

3.2

00.1.045090.06.01.05

90x90, 8 slots

基础型材45系列 90x90 8槽

163.2

163.2

36.3

36.3

5

00.1.090090.08.01.05
