板夹块

产品详情

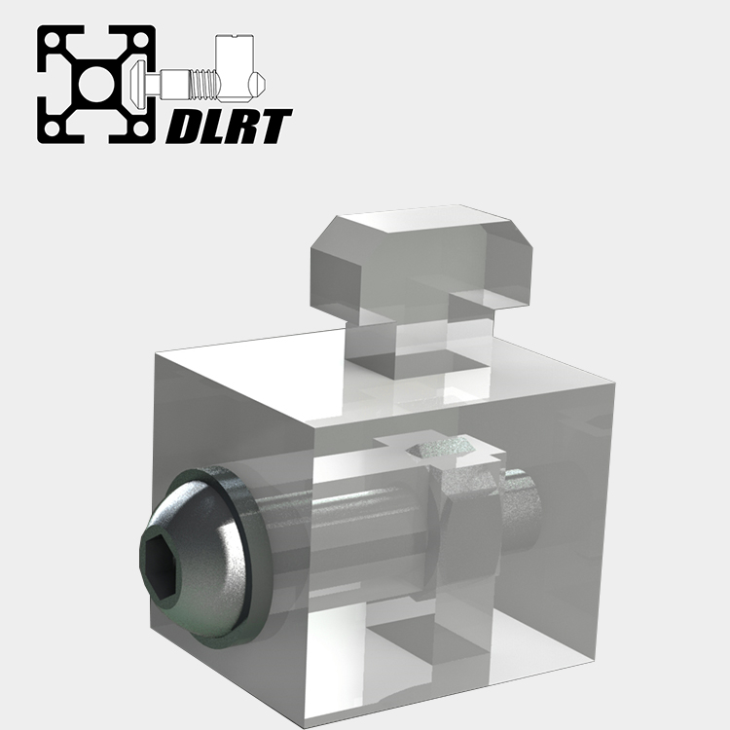

板夹块

板夹块,可用于T形槽工业铝型材与板材之间的连接。



产品系统

工业铝型材模块化组装

产品类型

板材组件

材质

塑胶

颜色

透明无色

产品介绍

板夹块,专用于T形槽工业铝型材上板材的连接。适用于30系列、40系列和45系列的标准框架工业铝型材。

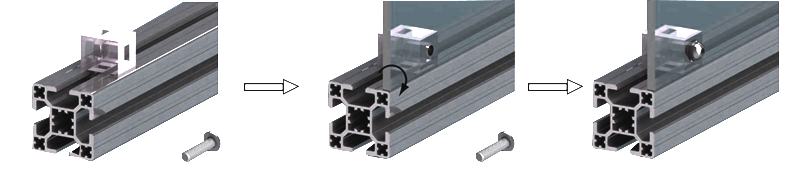

板夹块使用时可以从工业铝型材一端滑入槽内,也可以直接从T形槽置入旋转90度,使T形支耳卡入T形槽内。安装好后即可用螺栓和螺母将板材固定到板夹块的中心孔上。

安装拆卸简单方便,可以后置安装到已搭建完成的框架上,使用效率很高。

型号参数

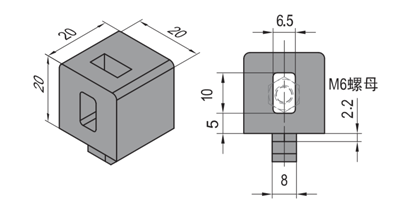

30系列 (Strut Profile 30

Features

Description

Fastener Set

Unit Weight

Part No.

尺寸图

产品描述

紧固组件

重量(g/pcs)

订购编号

Panel mounting block (pcs)

板夹块(单个供货)

--

11

30.4.16.01

Panel mounting block (set)

板夹块(成套供货AN

1xAN

18

30.4.16.02

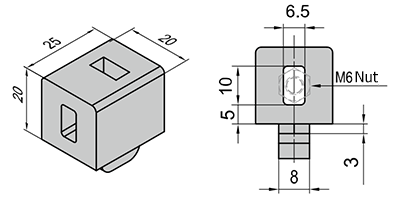

40/45系列 (Strut Profile 40/45

Features

尺寸图

Description

产品描述

Fastener Set

紧固组件

Unit Weight

重量(g/pcs)

Part No.

订购编号

Panel mounting block (pcs)

板夹块(单个供货)

--

11

40(45).4.16.01

Panel mounting block (set)

板夹块(成套供货AN

1xAN

18

40(45).4.16.02
