尼龙支脚

产品详情

尼龙支脚

增强尼龙支脚,可微调,常用于支撑高度需要调整的框架结构,底盘与牙杆之间的球头可以用于调节角度,可用于在不平整的地面进行调节。

产品系统

工业铝型材模块化组装

产品类型

地面组件

材质

牙杆碳钢镀锌;底盘黑色增强尼龙;橡胶垫

颜色

牙杆蓝白色;底盘黑色;胶垫黑色

尼龙支脚产品介绍

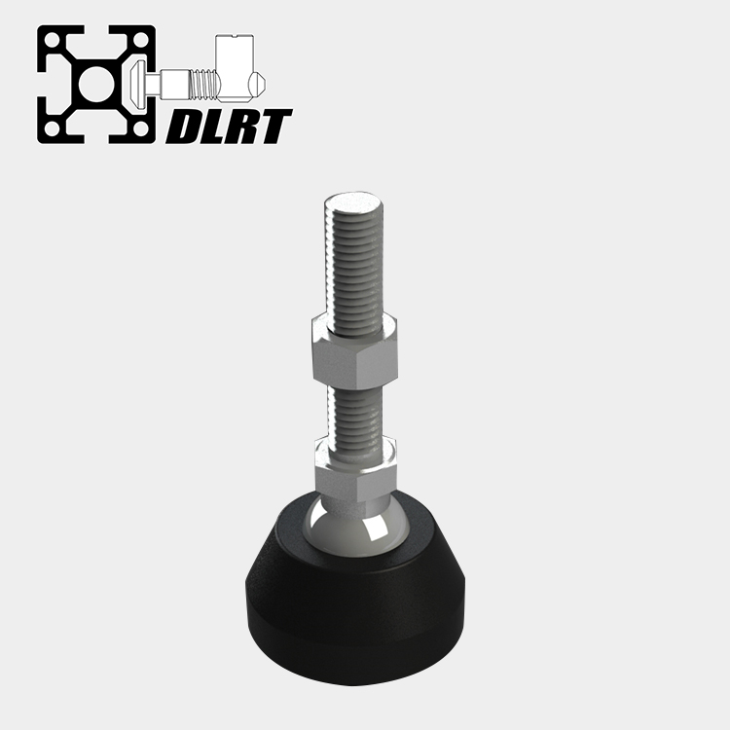

球头微调尼龙支脚,底盘与螺杆之间有球头,螺杆可旋转角度可达20度,通过牙杆可以对高度进行调节。

增强尼龙和碳钢牙杆强度高,承重力强,底部橡胶垫能够有效起到防滑的作用。

尼龙支脚可以配合支脚连接板,固定在型材底端截面上。

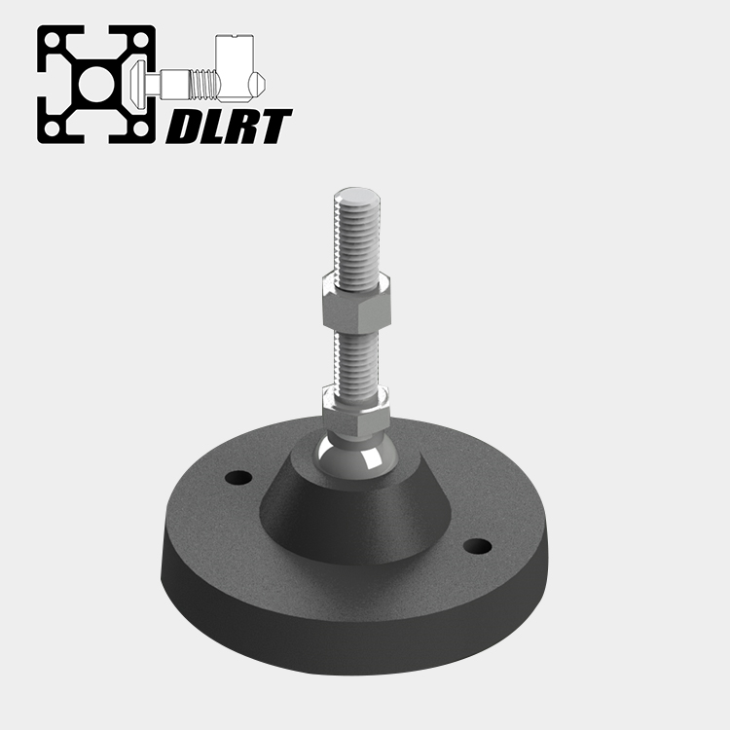

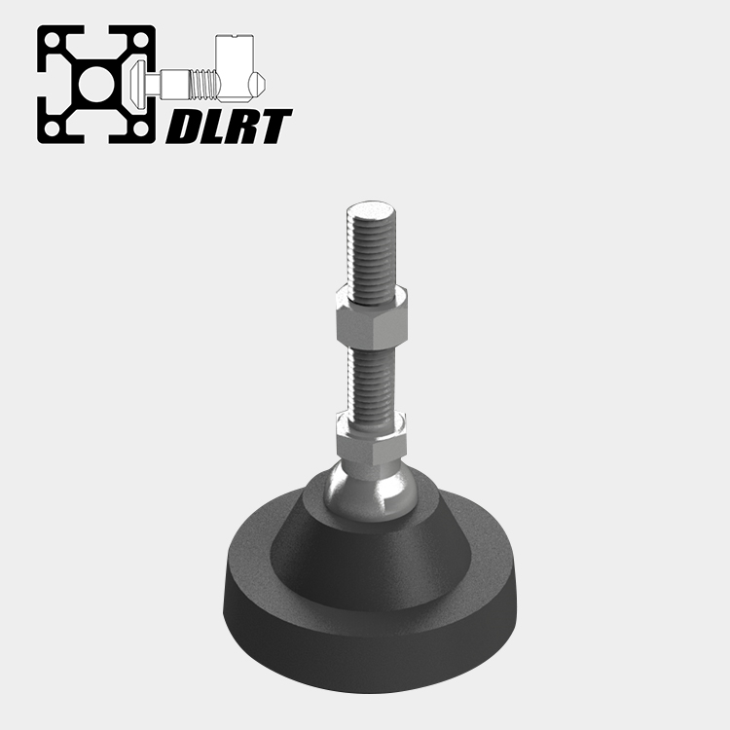

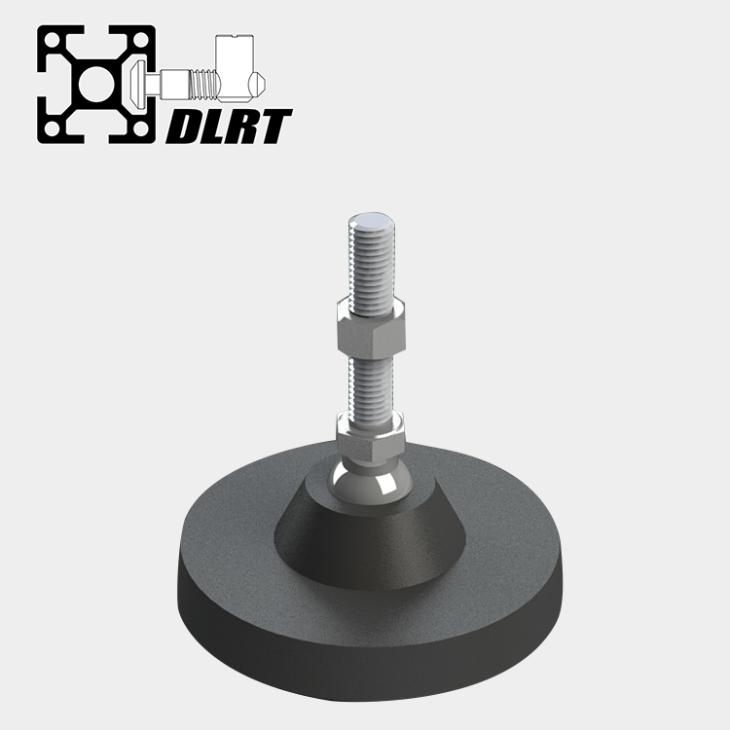

尼龙支脚底盘直径分为Φ50,Φ80,Φ110多种选择,可以根据不同的承载需求进行选购,详细规格参数见型号参数表。

尼龙支脚型号参数

30/40/45系列 (Strut Profile 30/40/45

Dimension Drawing

尺寸图

Description

产品描述

B

牙杆

L

高度(mm)

Load Capacity

承载力(N)

Unit Weight

重量(g/pcs)

Part No.

订购编号

Ø50底盘M12X60

牙杆尼龙支脚

M12

60

12000

184

30.4.05.1.50.12.60

Ø50底盘M12X100

牙杆尼龙支脚

M12

100

12000

217

30.4.05.1.50.12.100

Ø80底盘M12X60

牙杆尼龙支脚

M12

60

14000

235

30.4.05.1.80.12.60

Ø80底盘M12X100

牙杆尼龙支脚

M12

100

14000

263

30.4.05.1.80.12.100

Ø80底盘M14X60

牙杆尼龙支脚

M14

60

15000

258

30.4.05.1.80.14.60

Ø80底盘M16X100

牙杆尼龙支脚

M16

100

16000

335

30.4.05.1.80.16.100

Ø80底盘M16X150

牙杆尼龙支脚

M16

150

16000

407

30.4.05.1.80.16.150

Ø110底盘M12X60

牙杆尼龙支脚

M12

60

17000

315

30.4.05.1.110.12.60

Ø110底盘M12X100

牙杆尼龙支脚

M12

100

17000

343

30.4.05.1.110.12.100

Ø110底盘M14X60

牙杆尼龙支脚

M14

60

18000

338

30.4.05.1.110.14.60

Ø110底盘M16X100

牙杆尼龙支脚

M16

100

19000

415

30.4.05.1.110.16.100

Ø110底盘M16X150

牙杆尼龙支脚

M16

150

19000

461

30.4.05.1.110.16.150

Ø110底盘M20X100

牙杆尼龙支脚

M20

100

20000

517

30.4.05.1.110.20.100


50/60系列 (Strut Profile 50/60

Dimension Drawing

尺寸图

Description

产品描述

B

牙杆

L

高度(mm)

Load Capacity

承载力(N)

Unit Weight

重量(g/pcs)

Part No.

订购编号

Ø80底盘M12X60

牙杆尼龙支脚

M12

60

14000

235

50.4.05.1.80.12.60

Ø80底盘M12X100

牙杆尼龙支脚

M12

100

14000

263

50.4.05.1.80.12.100

Ø110底盘M12X60

牙杆尼龙支脚

M12

60

17000

315

50.4.05.1.110.12.60

Ø110底盘M12X100

牙杆尼龙支脚

M12

100

17000

343

50.4.05.1.110.12.100
