铝合金地脚
铝合金地脚
铝合金型材可调地脚，常用于支撑高度需要微调的框架结构，可调节角度有限，因此常用于较为平整的地面。另有铝合金地脚，如需了解具体型号规格请联系在线客服。
产品系统 | 工业铝型材模块化组装 |
产品类型 | 地面组件 |
材质 | 牙杆底盘黑色碳钢；橡胶垫 |
颜色 | 黑色 |
铝合金地脚产品介绍

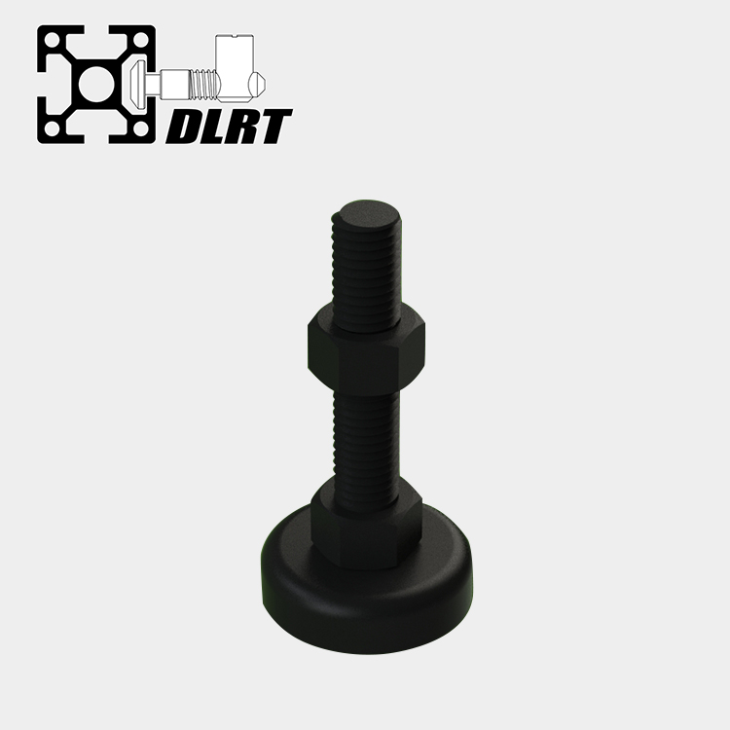

牙杆微调铝合金地脚，通过牙杆可以对高度进行调节。碳钢牙杆与底盘强度高，承重力强，底部橡胶垫能够有效起到防滑的作用。
铝合金地脚可以配合支脚连接板，固定在型材底端截面上。
铝合金地脚底盘直径分为Φ40，Φ60，Φ80等多种选择，可以根据不同的承载需求进行选购，详细规格参数见型号参数表。
铝合金地脚型号参数
 | 30/40/45系列 （Strut Profile 30/40/45） | ||||||
B | D | A | L | Load Capacity | Unit Weight | Part No. | |
牙杆 | (mm) | (mm) | (mm) | 承载力(N) | 重量(g/pcs) | 订购编号 | |
Ø40底盘M12X60 牙杆地脚 | M12 | 40 | 22 | 48 | 3000 | 124 | 30(40).4.05.2.40.12.60 |
Ø60底盘M12X60 牙杆地脚 | M14 | 60 | 22 | 48 | 4000 | 182 | 30(40).4.05.2.60.12.60 |
Ø60底盘M14X60 牙杆地脚 | M14 | 60 | 25 | 45 | 6000 | 225 | 30(40).4.05.2.60.14.60 |
Ø80底盘M12X60 牙杆地脚 | M12 | 80 | 22 | 48 | 7000 | 245 | 30(40).4.05.2.80.12.60 |
Ø80底盘M14X60 牙杆地脚 | M12 | 80 | 22 | 45 | 9000 | 283 | 30(40).4.05.2.80.14.60 |
 | 50/60系列 （Strut Profile 50/60） | ||||||
B | D | A | L | Load Capacity | Unit Weight | Part No. | |
牙杆 | (mm) | (mm) | (mm) | 承载力(N) | 重量(g/pcs) | 订购编号 | |
Ø60底盘M12X60 牙杆地脚 | M14 | 60 | 22 | 48 | 4000 | 182 | 50(60).4.05.2.60.12.60 |
Ø80底盘M12X60 牙杆地脚 | M12 | 80 | 22 | 48 | 7000 | 245 | 50(60).4.05.2.80.12.60 |
