欧标20工业铝型材

产品详情

欧标20工业铝型材

20系列标准框架型材，具有重量轻和结构紧凑的特点，是轻承载框架的完美选择，如3D打印机框架、产品展示架、机罩、仪器框架等。系统中有上千种连接件、紧固件、附件等，能够实现型材与型材之间的自由组装。

产品系统

工业铝型材模块化组装系统

型材系列

基础框架型材20系列

材质

6063-T5

表面处理

阳极氧化（切断面未进行阳极氧化处理）

最大有效供货长度

6000mm

颜色

银白光亮

产品介绍

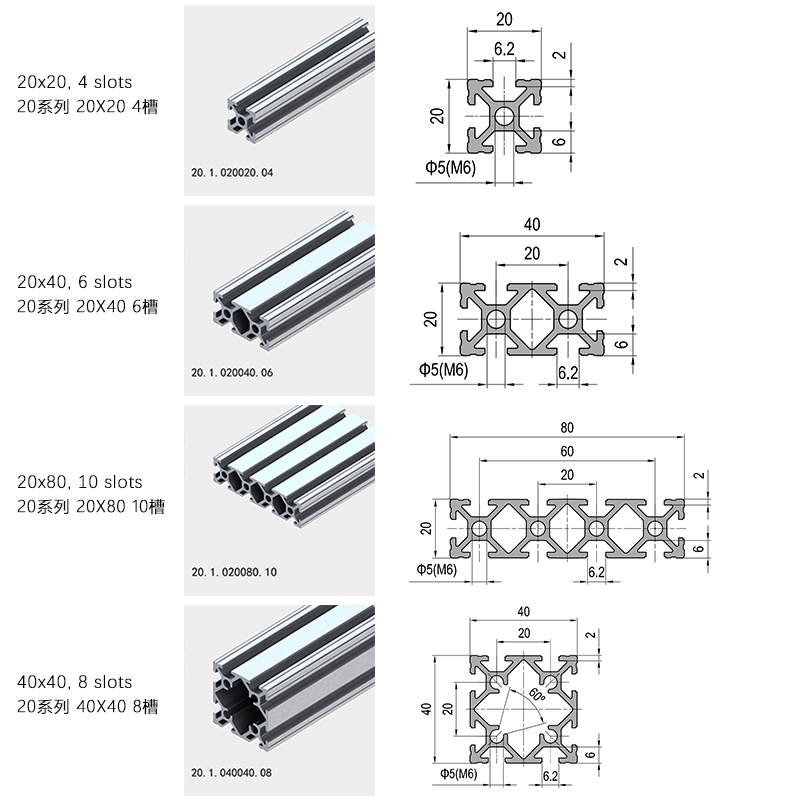

20系列标准框架型材属于6mm槽宽工业铝型材，中心孔径为Φ5，该系列包含2020型材、2040型材、2080型材和4040型材。欧标20工业铝型材能够适应于应力及强度较大的框架组合结构,它的外型采用圆角过渡,表面经过阳极氧化处理，高雅、美观并且抗腐蚀，表面带有装饰线，在美观的同时能够有效地避免反光。它通常采用M6X20高强度专用内六角螺栓，通过内部隐藏方式进行连接，坚固又可靠，是工业铝型材应用最广泛的型材之一。

T Slot

T形槽

Section

型材截面

Center Hole

中心孔径(Ø)

Slot Width

槽宽(mm)

Slot Depth

槽深(mm)

Thickness

壁厚(mm)

5

6.2

6

2



型材参数

Description

Moment
of
Inertia

Moment
of
Inertia

Moment
of
Resistance

Moment
of
Resistance

Mass

Part No.

产品描述

惯性矩

惯性矩

弯矩

弯矩

重量

订购编号


lx(cm4)

ly(cm4)

Wx(cm3)

Wy(cm3)

(kg/m)

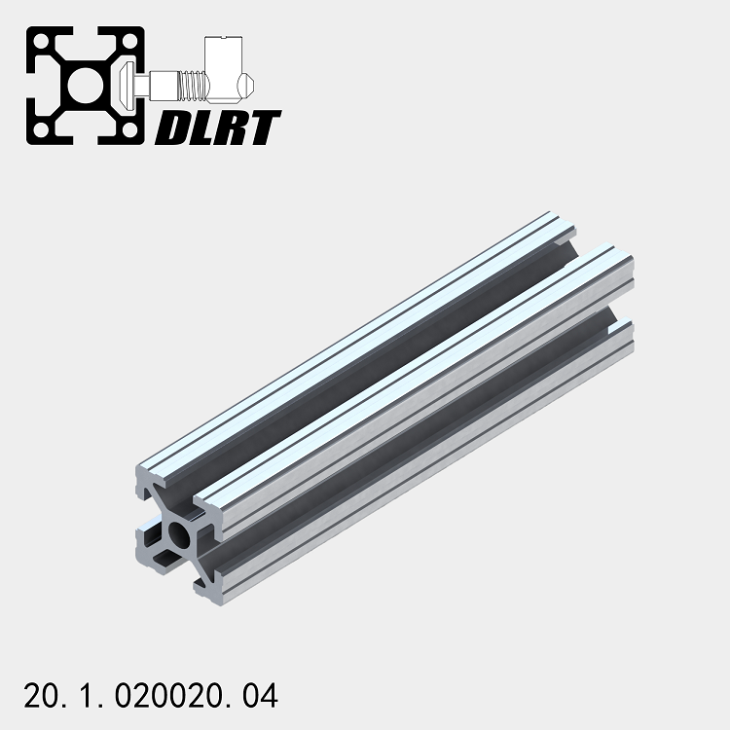

Strut Profile 20x20 4 slots

基础框架型材20系列20x20 4槽

0.70

0.70

0.70

0.70

0.55

20.1.020020.04

Strut Profile 20x40 6 slots

  基础框架型材20系列20x40 6槽

1.30

4.90

1.30

2.40

0.95

20.1.020040.06

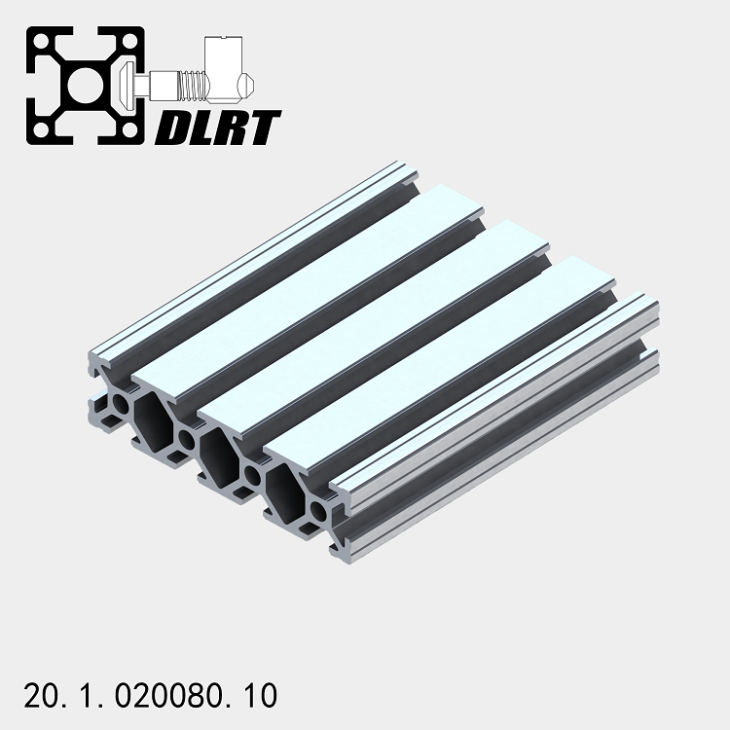

Strut Profile 20x80 10 slots

  基础框架型材20系列20x80 10槽

2.50

34.80

2.50

8.70

1.75

20.1.020080.10

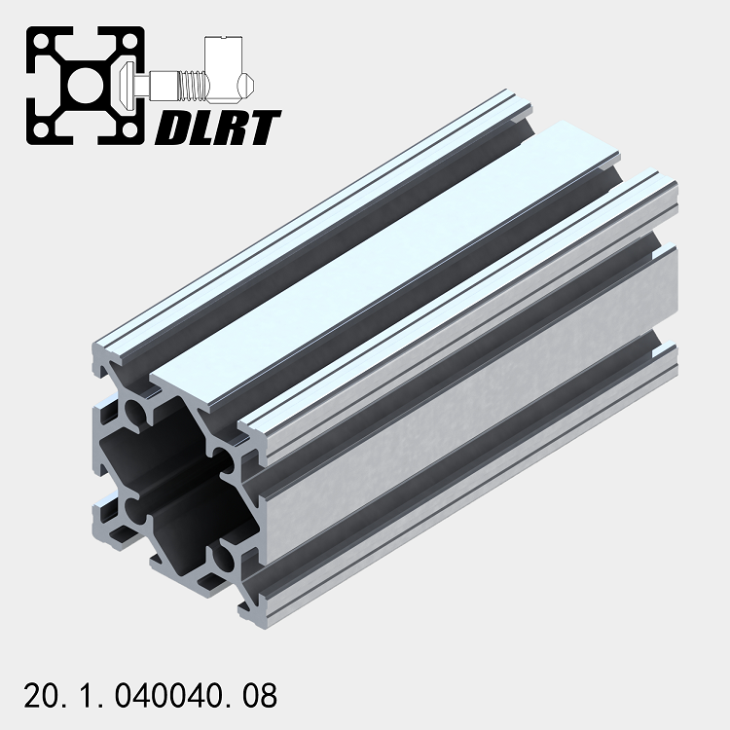

Strut Profile 40x40 8 slots

  基础框架型材20系列40x40 8槽

8.60

8.60

4.30

4.30

1.35

20.1.040040.08
