欧标45工业铝型材

产品详情

欧标45工业铝型材

欧标45工业铝型材,是一种具有较高承载能力的型材,相比40型材具有更高的强度和更高的框架稳定性。

产品系统

工业铝型材模块化组装系统

型材系列

基础框架型材45系列

材质

6063-T5

表面处理

阳极氧化(切断面未进行阳极氧化处理)

最大有效供货长度

6000mm

颜色

银白光亮

产品介绍

45系列标准框架型材,表面光亮氧化处理,带有装饰线,槽宽8.2mm中心孔径为Φ12,该系列包含4545型材、4560型材、4590型材、9090型材以及4545R角型材,其中R角型材适合作为边框使用。根据重量的不同可分为轻型、标准与重型,其中重型型材配合使用可以用于较重的工业机械设备框架。相比于欧标40工业铝型材,45型材的壁厚更厚实,承载能力也很突出,非常适合用于重型负载的框架结构,如:工业设备框架、工厂车间隔断等。常用的配套连接件有45型材专用锚式连接销、角铝、大螺栓等,进行直角或其他角度的连接。

T Slot

T形槽

Section

型材截面

Center Hole

中心孔径(Ø)

Slot Width

槽宽(mm)

Slot Depth

槽深(mm)

Thickness

壁厚(mm)

12

8.2

12.5

4



型材参数

Description

产品描述

Moment
of
Inertia

惯性矩

lx(cm4)

Moment
of
Inertia

惯性矩

ly(cm4)

Moment
of
Resistance

弯矩

Wx(cm3)

Moment
of
Resistance

弯矩

Wy(cm3)

Mass

重量

(kg/m)

Part No.

订购编号

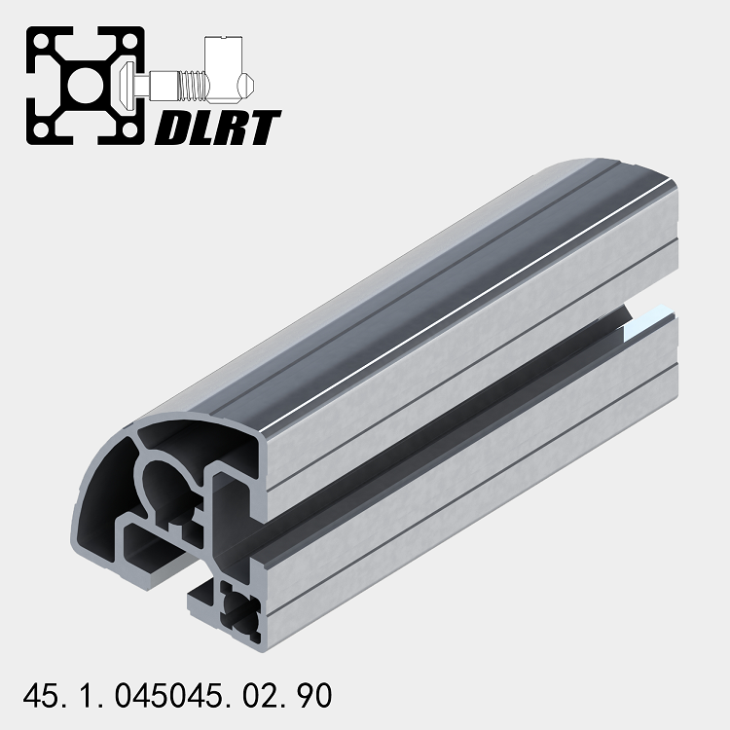

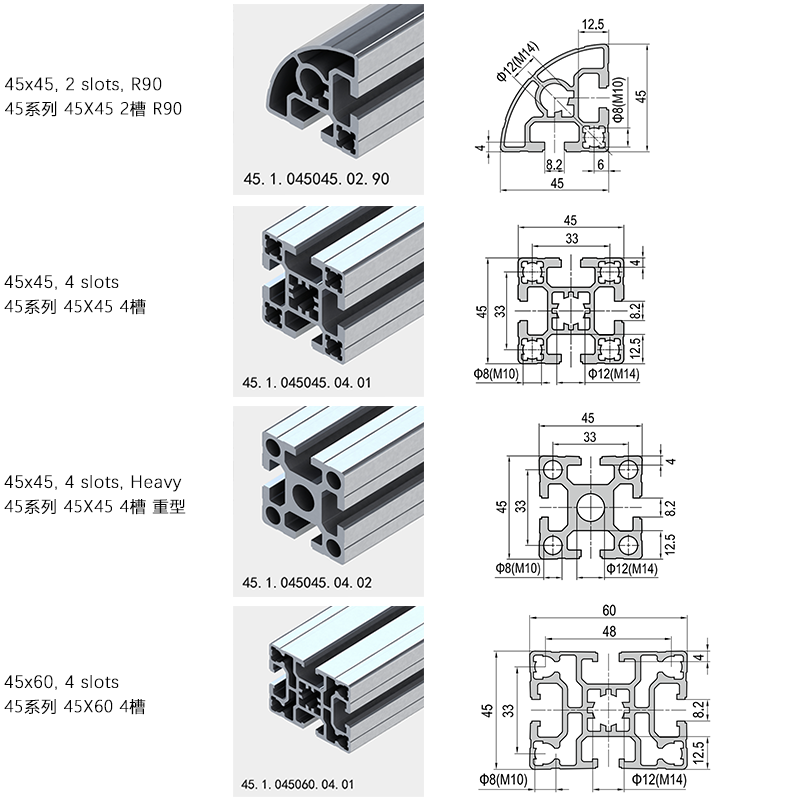

Strut Profile 45x45 2 slots, R90

基础框架型材45系列45x45 2槽, R90

12.40

12.40

5.50

5.50

1.50

45.1.045045.02.90

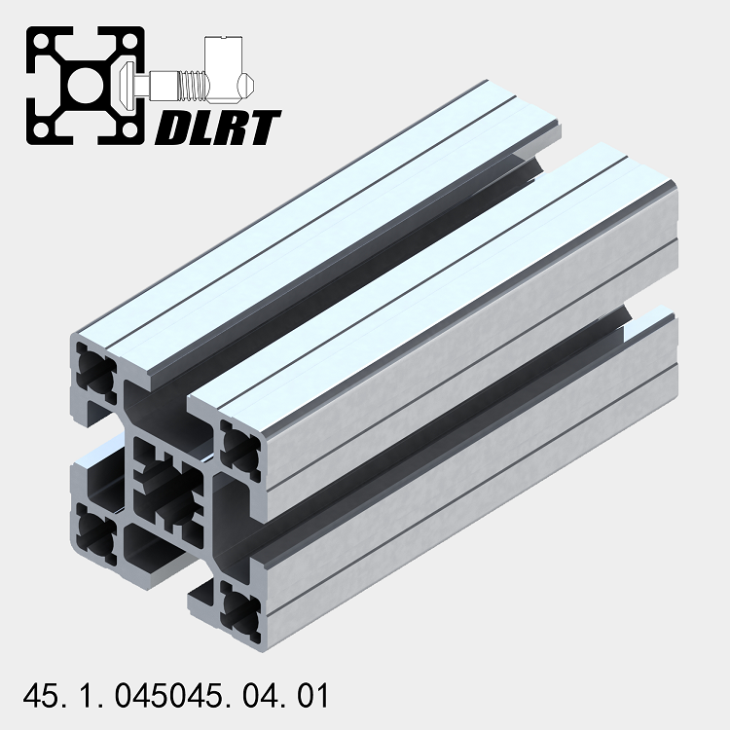

Strut Profile 45x45 4 slots

基础框架型材45系列45x45 4槽

14.20

14.20

6.40

6.40

1.90

45.1.045045.04.01

Strut Profile 45x45 4 slots, heavy

基础框架型材45系列45x45 4槽 重型

16.40

16.40

7.30

7.30

2.60

45.1.045045.04.02

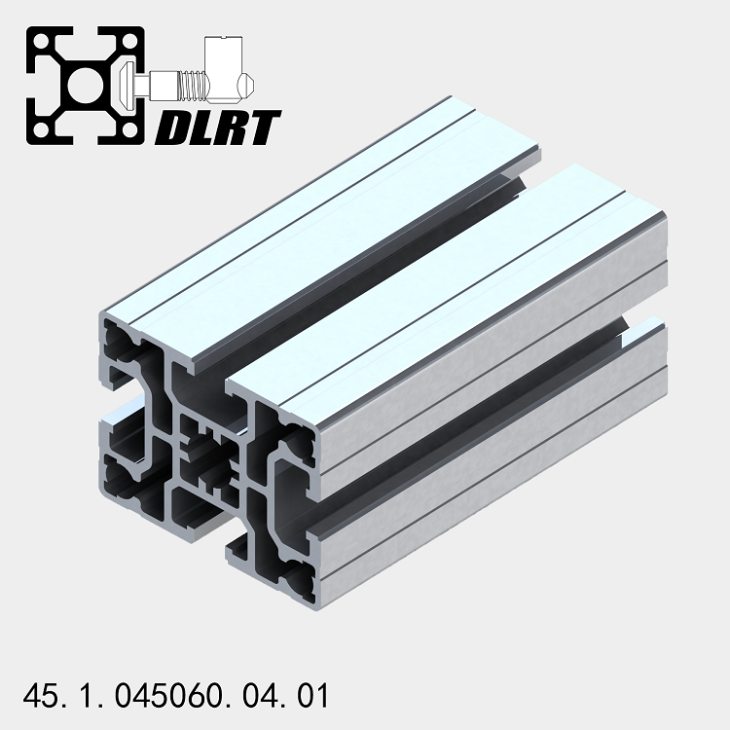

Strut Profile 45x60 4 slots

基础框架型材45系列45x60 4槽

16.56

28.54

7.50

9.60

2.40

45.1.045060.04.01

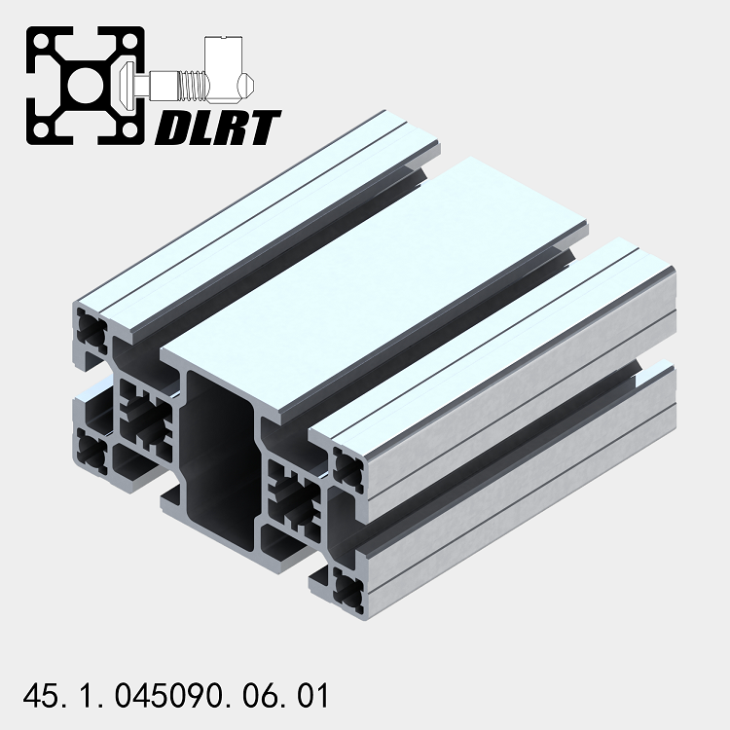

Strut Profile 45x90 6 slots

基础框架型材45系列45x90 6槽

26.00

98.30

11.60

21.90

3.25

45.1.045090.06.01

Strut Profile 45x90 6 slots, heavy

基础框架型材45系列45x90 6槽 重型

30.40

121.50

13.50

27.00

4.45

45.1.045090.06.02

Strut Profile 90x90 8 slots

基础框架型材45系列90x90 8槽

178.00

178.00

39.50

39.50

5.75

45.1.090090.08.01
