欧标50工业铝型材

产品详情

欧标50工业铝型材

欧标50工业铝型材,主要适用于重负载结构的设计搭建,具有较大的应力、很高的物理强度以及强大的承载能力,型材的产品性能稳定,最大长度为6米,可以根据使用需求进行加工定做。

产品系统

工业铝型材模块化组装系统

型材系列

基础框架型材50系列

材质

6063-T5

表面处理

阳极氧化(切断面未进行阳极氧化处理)

最大有效供货长度

6000mm

颜色

银白光亮

产品介绍

50系列标准框架型材,槽宽8.2mm中心孔径为Φ12,该系列包含5050型材、50100型材以及100100型材等表面经过光亮氧化,带有装饰线,美观且能够有效地避免光线反射。50型材广泛应用于广泛应用于大应力、高强度、支撑要求高的重载结构的框架组合,以及汽车、工厂自动化、工业模块结构等特殊领域。配套连接件通常采用50型材专用锚式连接销,通过内部隐藏方式进行连接,或通过角铝配合T型槽专用紧固组件进行固定角度的连接。无需焊接,组装方便快捷,整体结构具有较强的延展性,可根据需求进行扩展连接。

T Slot

T形槽

Section

型材截面

Center Hole

中心孔径(Ø)

Slot Width

槽宽(mm)

Slot Depth

槽深(mm)

Thickness

壁厚(mm)

12

8.2

12.5

4

型材参数

Description

产品描述

Moment
of
Inertia

惯性矩

lx(cm4)

Moment
of
Inertia

惯性矩

ly(cm4)

Moment
of
Resistance

弯矩

Wx(cm3)

Moment
of
Resistance

弯矩

Wy(cm3)

Mass

重量

(kg/m)

Part No.

订购编号

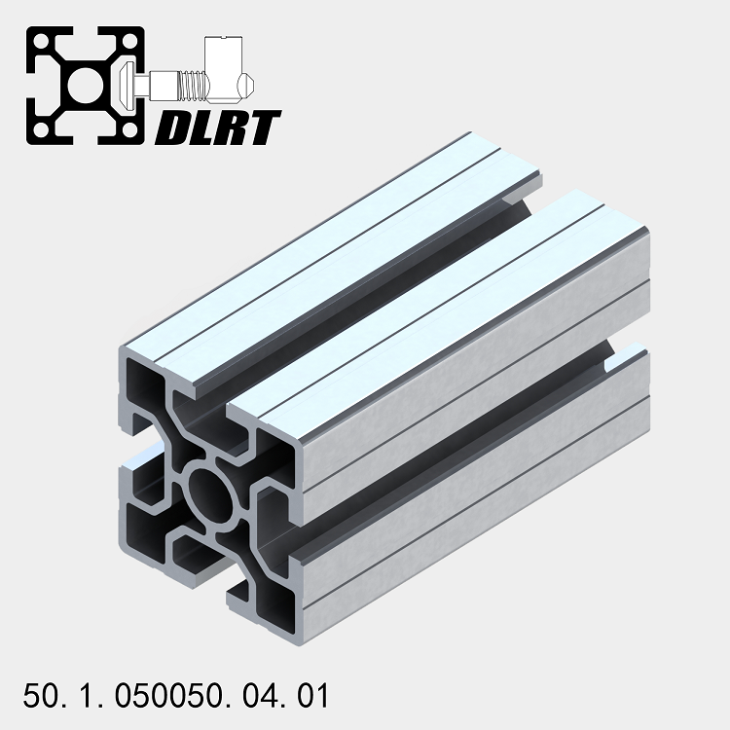

Strut Profile 50x50 4 slots

基础框架型材50系列50x50 4槽

20.40

20.40

8.20

8.20

2.45

50.1.050050.04.01

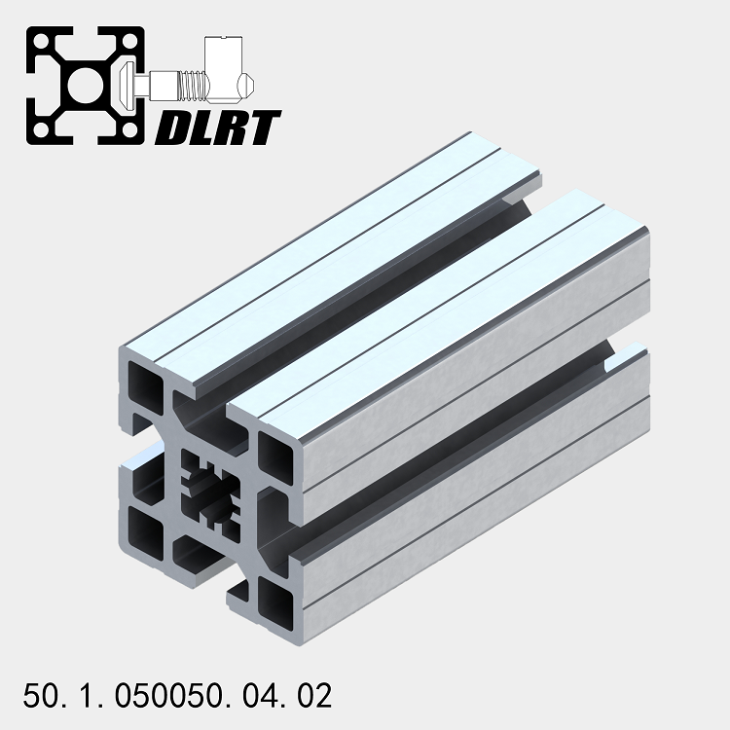

Strut Profile 50x50 4 slots, heavy

基础框架型材50系列50x50 4槽 重型

24.90

24.90

10.00

10.00

3.20

50.1.050050.04.02

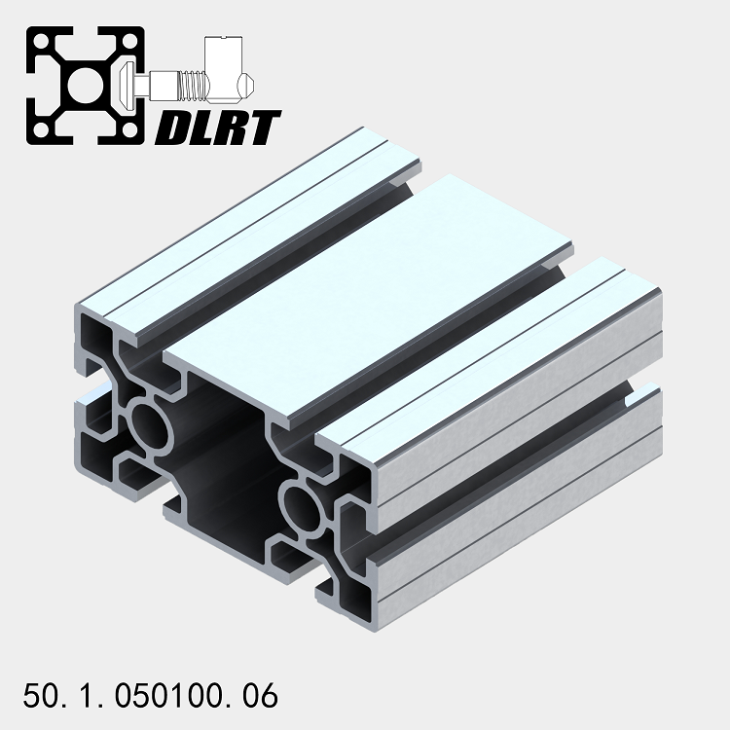

Strut Profile 50x100 6 slots

基础框架型材50系列50x100 6槽

36.10

143.90

14.50

28.80

3.90

50.1.050100.06

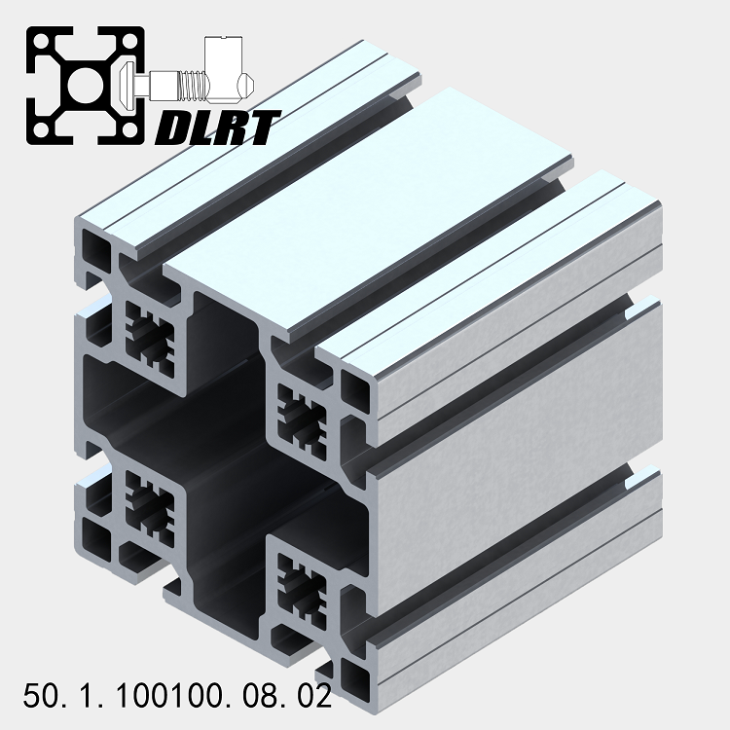

Strut Profile 100x100 8 slots

基础框架型材50系列100x100 8槽

327.00

327.00

65.40

65.40

8.60

50.1.100100.08.02
