首页 > 公司产品> 铝型材模块化组装 > 工业铝型材紧固件
Abstract: 大连锐拓工业自动化设备有限公司是一家变径螺丝制造商及生产厂,提供变径螺丝厂家直销、变径螺丝加工价格,产品遍及北京、深圳、重庆、成都、苏州、青岛、烟台、长春等地。

变径螺丝

产品详情

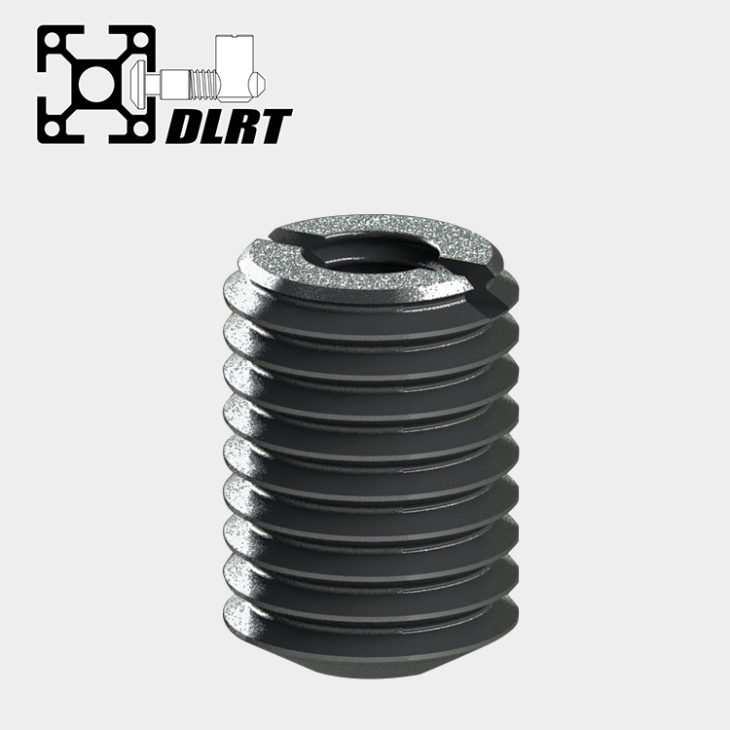

变径螺丝

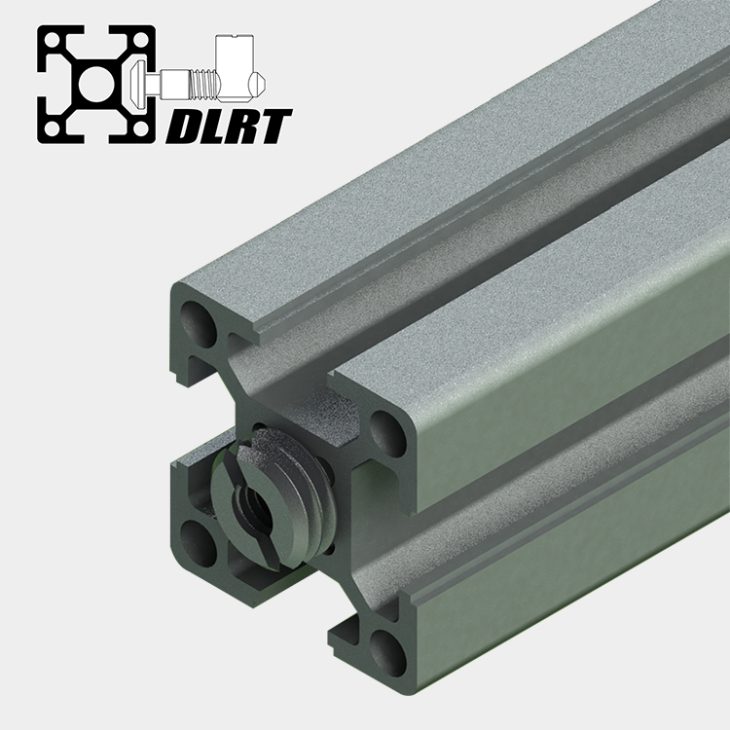

变径螺丝可以方便的将工业铝型材的内控螺丝减换成需要的孔径,并且能够提高螺丝的链接强度。

变径螺丝和变径螺栓配合使用,变径螺栓的内外侧都有螺纹,常用于减小工业铝型材孔径。

产品系统

工业铝型材模块化组装

产品类型

基础框架型材紧固件

材质

碳钢镀锌

颜色

蓝白色

变径螺丝产品介绍

内外牙螺栓因内外侧都具有螺纹,因此可以用于减小工业铝型材中心孔或四角孔孔径,连接强度高。

可以用于工业铝型材中心孔攻丝后配合支脚连接板的特殊连接。

各个规格变径螺栓用途如下:

1.M14/M6和M14/M8规格的变径螺丝可以用于30-60系列工业铝型材中心孔(Ø12);

2.M10/M6变径螺丝可以用于45系列工业铝型材四角孔(Ø8);

3.M12/M6变径螺丝可以用于50系列工业铝型材四角孔(Ø10);

4.M12/M6变径螺丝可以用于60系列工业铝型材四角孔(Ø14);

变径螺丝参数

30系列 (Strut Profile 30)

Feature

尺寸图

Description

产品描述

L

长度(mm)

外牙

G

内牙

Net Weight

重量(g)

Part No.

订购编号

Insert Bolt-M14/M6

变径螺栓M14/M6

20

M14

M6

16

30.3.05.14.6

Insert Bolt-M14/M8

变径螺栓M14/M8

20

M14

M8

13

30.3.05.14.8



40系列 (Strut Profile 40)

Feature

尺寸图

Description

产品描述

L

长度(mm)

外牙

G

内牙

Net Weight

重量(g)

Part No.

订购编号

Insert Bolt-M14/M6

变径螺栓M14/M6

20

M14

M6

16

40.3.05.14.6

Insert Bolt-M14/M8

变径螺栓M14/M8

20

M14

M8

13

40.3.05.14.8



45系列 (Strut Profile 45)

Feature

尺寸图

Description

产品描述

L

长度(mm)

外牙

G

内牙

Net Weight

重量(g)

Part No.

订购编号

Insert Bolt-M14/M6

变径螺栓M14/M6

20

M14

M6

16

45.3.05.14.6

Insert Bolt-M14/M8

变径螺栓M14/M8

20

M14

M8

13

45.3.05.14.8

Insert Bolt-M10/M6

变径螺栓M10/M6

20

M10

M6

8

45.3.05.10.6



50系列 (Strut Profile 50)

Feature

尺寸图

Description

产品描述

L

长度(mm)

外牙

G

内牙

Net Weight

重量(g)

Part No.

订购编号

Insert Bolt-M14/M6

变径螺栓M14/M6

20

M14

M6

16

50.3.05.14.6

Insert Bolt-M14/M8

变径螺栓M14/M8

20

M14

M8

13

50.3.05.14.8

Insert Bolt-M12/M6

变径螺栓M12/M6

20

M12

M6

8

50.3.05.12.6



60系列 (Strut Profile 60)

Feature

尺寸图

Description

产品描述

L

长度(mm)

外牙

G

内牙

Net Weight

重量(g)

Part No.

订购编号

Insert Bolt-M14/M6

变径螺栓M14/M6

20

M14

M6

16

60.3.05.14.6

Insert Bolt-M14/M8

变径螺栓M14/M8

20

M14

M8

13

60.3.05.14.8

Insert Bolt-M16/M8

变径螺栓M16/M8

20

M16

M8

19

60.3.05.16.8
