螺母块
螺母块

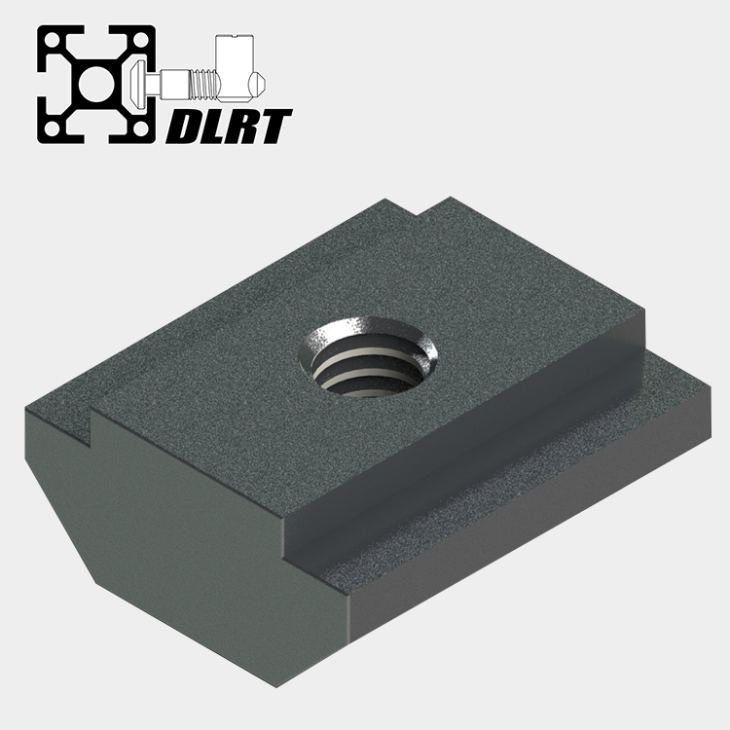

螺母块，又称预置螺母，从工业铝型材一端置入槽口，连接强度高，常用于重负载结构的连接紧固。
产品系统 | 工业铝型材模块化组装 |
产品类型 | 基础框架型材紧固件 |
材质 | 碳钢镀锌 |
颜色 | 蓝白色 |
产品介绍

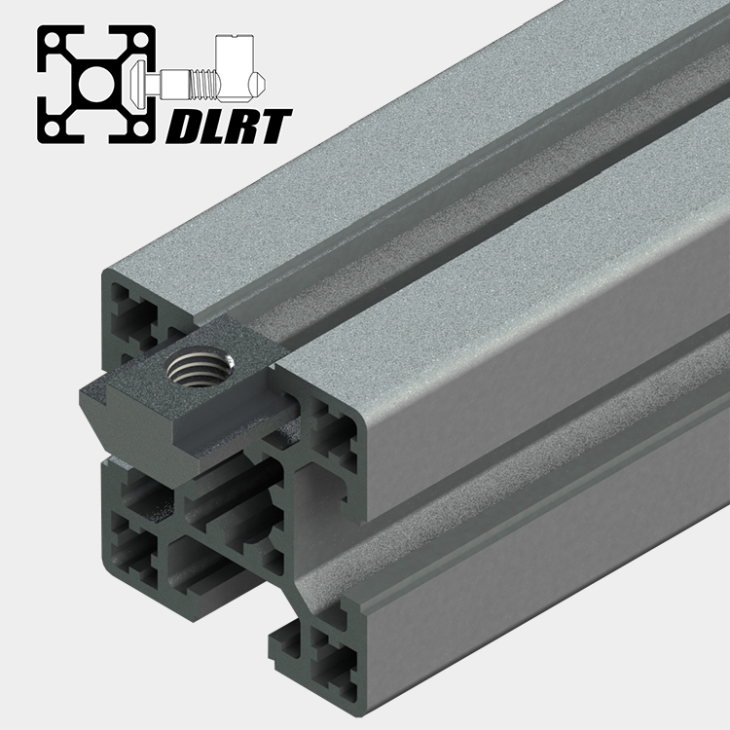

预置螺母块只能从工业铝型材T形槽口滑入，因此装配效率不高，但是连接强度及可靠性非常好，可以用于对灵活度要求较低，对负载和强度要求较高的结构，如：设备机械框架、工厂车间隔断等高负载结构的连接锁紧。
针对标准框架工业铝型材，分为6mm槽螺母块、8mm槽螺母块和10mm槽螺母块，分别可以用于20-60的标准框架工业铝型材和10.2mm槽的磨砂面型材。
螺纹孔包含M4、M5、M6和M8，配合对应的螺栓可以将工业铝型材和配件连接锁紧。
可以根据工业铝型材槽口以及螺纹孔径选择合适的规格型号。
型号参数
20系列 （Strut Profile 20） | ||||
Feature 尺寸图 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
 | Pre-set Nut, Slot 6, M3 20系列螺母块 M3 | M3 | 2.4 | 20.3.02.3 |
Pre-set Nut, Slot 6, M4 20系列螺母块 M4 | M4 | 2.3 | 20.3.02.4 | |
Pre-set Nut, Slot 6, M5 20系列螺母块 M5 | M5 | 2.1 | 20.3.02.5 | |
30系列 （Strut Profile 30） | ||||
Feature 尺寸图 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
 | Pre-set Nut, Slot 8, M4 30系列螺母块 M4 | M4 | 9.4 | 30.3.06.4 |
Pre-set Nut, Slot 8, M5 30系列螺母块 M5 | M5 | 9.0 | 30.3.06.5 | |
Pre-set Nut, Slot 8, M6 30系列螺母块 M6 | M6 | 8.5 | 30.3.06.6 | |
Pre-set Nut, Slot 8, M8 30系列螺母块 M8 | M8 | 8 | 30.3.06.8 | |
40系列 （Strut Profile 40） | ||||
Feature 尺寸图 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
 | Pre-set Nut, Slot 8, M4 40系列螺母块 M4 | M4 | 10 | 40.3.02.4 |
Pre-set Nut, Slot 8, M5 40系列螺母块 M5 | M5 | 9 | 40.3.02.5 | |
Pre-set Nut, Slot 8, M6 40系列螺母块 M6 | M6 | 9 | 40.3.02.6 | |
Pre-set Nut, Slot 8, M8 40系列螺母块 M8 | M8 | 8 | 40.3.02.8 | |
 | Pre-set Nut, Slot 8, M4 40系列 新螺母块 M4 | M4 | 10 | 40.3.07.4 |
Pre-set Nut, Slot 8, M5 40系列 新螺母块 M5 | M5 | 9 | 40.3.07.5 | |
Pre-set Nut, Slot 8, M6 40系列 新螺母块 M6 | M6 | 9 | 40.3.07.6 | |
Pre-set Nut, Slot 8, M8 40系列 新螺母块 M8 | M8 | 8 | 40.3.07.8 | |
45系列 （Strut Profile 45） | ||||
Feature 尺寸图 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
 | Pre-set Nut, Slot 8, M4 45系列螺母块 M4 | M4 | 10 | 45.3.02.4 |
Pre-set Nut, Slot 8, M5 45系列螺母块 M5 | M5 | 9 | 45.3.02.5 | |
Pre-set Nut, Slot 8, M6 45系列螺母块 M6 | M6 | 9 | 45.3.02.6 | |
Pre-set Nut, Slot 8, M8 45系列螺母块 M8 | M8 | 8 | 45.3.02.8 | |
50系列 （Strut Profile 50） | ||||
Feature 尺寸图 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
 | Pre-set Nut, Slot 8, M4 50系列螺母块 M4 | M4 | 10 | 50.3.02.4 |
Pre-set Nut, Slot 8, M5 50系列螺母块 M5 | M5 | 9 | 50.3.02.5 | |
Pre-set Nut, Slot 8, M6 50系列螺母块 M6 | M6 | 9 | 50.3.02.6 | |
Pre-set Nut, Slot 8, M8 50系列螺母块 M8 | M8 | 8 | 50.3.02.8 | |
60系列 （Strut Profile 60） | ||||
Feature 尺寸图 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
| Pre-set Nut, Slot 8, M4 60系列螺母块 M4 | M4 | 10 | 60.3.02.4 |
Pre-set Nut, Slot 8, M5 60系列螺母块 M5 | M5 | 9 | 60.3.02.5 | |
Pre-set Nut, Slot 8, M6 60系列螺母块 M6 | M6 | 9 | 60.3.02.6 | |
Pre-set Nut, Slot 8, M8 60系列螺母块 M8 | M8 | 8 | 60.3.02.8 | |
无装饰线30系列（Satin Anodized Strut Profile 30） | ||||
Feature 尺寸图 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
 | Pre-set Nut, Slot 8, M4 无装饰线30系列螺母块 M4 | M4 | 9.4 | 00.3.02.4.01 |
Pre-set Nut, Slot 8, M5 无装饰线30系列螺母块 M5 | M5 | 9 | 00.3.02.5.01 | |
Pre-set Nut, Slot 8, M6 无装饰线30系列螺母块 M6 | M6 | 8.6 | 00.3.02.6.01 | |
Pre-set Nut, Slot 8, M8 无装饰线30系列螺母块 M8 | M8 | 7.5 | 00.3.02.8.01 | |
10mm槽宽40系列（10 slot strut profile 40） | ||||
Feature 尺寸图 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
 | Pre-set Nut, Slot 10, M4 10mm槽宽40系列螺母块 M4 | M4 | 16.1 | 00.3.02.4.02 |
Pre-set Nut, Slot 10, M5 10mm槽宽40系列螺母块 M5 | M5 | 15.5 | 00.3.02.5.02 | |
Pre-set Nut, Slot 10, M6 10mm槽宽40系列螺母块 M6 | M6 | 15 | 00.3.02.6.02 | |
Pre-set Nut, Slot 10, M8 10mm槽宽40系列螺母块 M8 | M8 | 13.7 | 00.3.02.8.02 | |
10mm槽宽45系列（10 slot strut profile 45） | ||||
Feature 尺寸图 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
| Pre-set Nut, Slot 10, M4 10mm槽宽45系列螺母块 M4 | M4 | 16.1 | 00.3.02.4.05 |
Pre-set Nut, Slot 10, M5 10mm槽宽45系列螺母块 M5 | M5 | 15.5 | 00.3.02.5.05 | |
Pre-set Nut, Slot 10, M6 10mm槽宽45系列螺母块 M6 | M6 | 15 | 00.3.02.6.05 | |
Pre-set Nut, Slot 10, M8 10mm槽宽45系列螺母块 M8 | M8 | 13.7 | 00.3.02.8.05 | |
