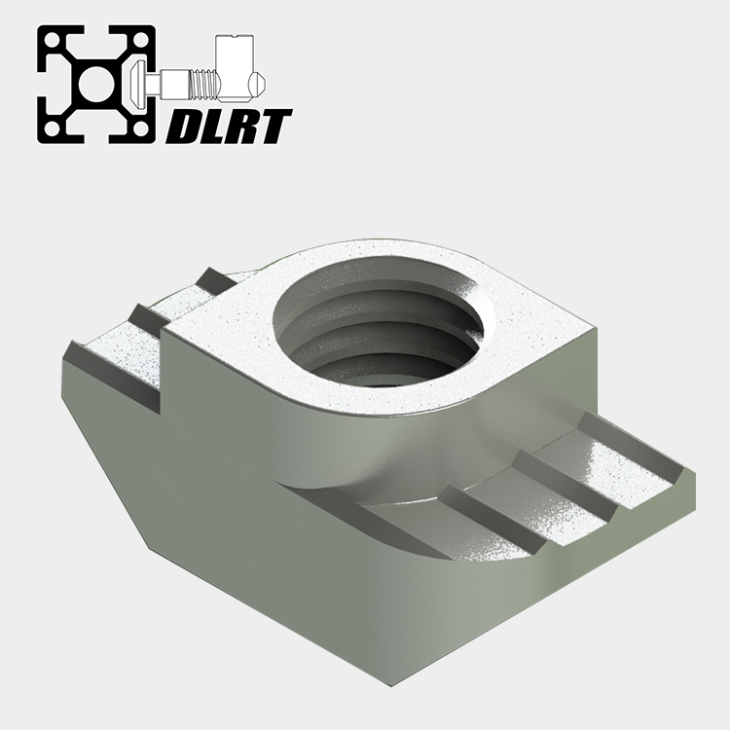

T形螺母
T形螺母
T形螺母，可以从工业铝型材的T形槽口直接置入旋转90度，也可以从端部滑入槽内，因此装配效率高，但是连接强度和可靠性不及预置螺母块。
产品系统 | 工业铝型材模块化组装 |
产品类型 | 基础框架型材紧固件 |
材质 | 碳钢镀锌（30无装饰线及10mm槽宽系列为碳钢镀镍） |
颜色 | 蓝白色（碳钢镀镍为淡黄色） |
产品介绍
不同于预置螺母块，T形螺母可以置入已经搭建完成的工业铝型材框架中，可以弥补T形槽中漏装的螺母。
虽然连接强度和可靠性不及预置螺母块，但是T螺母仍然具有中等强度的承载能力。
库存常备M4、M5、M6、M8规格的T形螺母，可以用于20-60系列标准框架工业铝型材、30无装饰线框架型材以及10mm槽宽框架工业铝型材的连接紧固。
T形螺母可以配合内六角螺栓用于常规附件与工业铝型材的连接紧固。
型号参数
20系列 （Strut Profile 20） | |||||
Feature 尺寸图 | Slot 槽宽 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
|
| T Nut, Slot 6, M4 T形螺母 M4 | M4 | 2.3 | 20.3.02.4 |
T Nut, Slot 6, M5 T形螺母 M5 | M5 | 2.1 | 20.3.02.5 | ||
30系列 （Strut Profile 30） | |||||
Feature 尺寸图 | Slot 槽宽 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
|
| T Nut, Slot 8, M4 T形螺母 M4 | M4 | 3.5 | 30.3.01.4 |
T Nut, Slot 8, M5 T形螺母 M5 | M5 | 3.0 | 30.3.01.5 | ||
T Nut, Slot 8, M6 T形螺母 M6 | M6 | 2.5 | 30.3.01.6 | ||
40系列 （Strut Profile 40） | |||||
Feature 尺寸图 | Slot 槽宽 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
|
| T Nut, Slot 8, M4 T形螺母 M4 | M4 | 6.5 | 40.3.06.4 |
T Nut, Slot 8, M5 T形螺母 M5 | M5 | 6.0 | 40.3.06.5 | ||
T Nut, Slot 8, M6 T形螺母 M6 | M6 | 5.5 | 40.3.06.6 | ||
45系列 （Strut Profile 45） | |||||
Feature 尺寸图 | Slot 槽宽 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
|
| T Nut, Slot 8, M4 T形螺母 M4 | M4 | 6.5 | 45.3.06.4 |
T Nut, Slot 8, M5 T形螺母 M5 | M5 | 6.0 | 45.3.06.5 | ||
T Nut, Slot 8, M6 T形螺母 M6 | M6 | 5.5 | 45.3.06.6 | ||
50系列 （Strut Profile 50） | |||||
Feature 尺寸图 | Slot 槽宽 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
|
| T Nut, Slot 8, M4 T形螺母 M4 | M4 | 6.5 | 50.3.06.4 |
T Nut, Slot 8, M5 T形螺母 M5 | M5 | 6.0 | 50.3.06.5 | ||
T Nut, Slot 8, M6 T形螺母 M6 | M6 | 5.5 | 50.3.06.6 | ||
60系列 （Strut Profile 60） | |||||
Feature 尺寸图 | Slot 槽宽 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
|
| T Nut, Slot 8, M4 T形螺母 M4 | M4 | 6.5 | 60.3.06.4 |
T Nut, Slot 8, M5 T形螺母 M5 | M5 | 6.0 | 60.3.06.5 | ||
T Nut, Slot 8, M6 T形螺母 M6 | M6 | 5.5 | 60.3.06.6 | ||
无装饰线30系列（Satin Anodized Strut Profile 30） | |||||
Feature 尺寸图 | Slot 槽宽 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
| 8.2mm | T Nut, Slot 8, M4 T形螺母 M4 | M4 | 3.7 | 00.3.06.4.01 |
T Nut, Slot 8, M5 T形螺母 M5 | M5 | 3.6 | 00.3.06.5.01 | ||
T Nut, Slot 8, M6 T形螺母 M6 | M6 | 3 | 00.3.06.6.01 | ||
10mm槽宽40系列（10 slot strut profile 40） | |||||
Feature 尺寸图 | Slot 槽宽 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
| 10.2mm | T Nut, Slot 10, M4 T形螺母 M4 | M4 | 7.9 | 00.3.06.4.02 |
T Nut, Slot 10, M5 T形螺母 M5 | M5 | 7.3 | 00.3.06.5.02 | ||
T Nut, Slot 10, M6 T形螺母 M6 | M6 | 6.6 | 00.3.06.6.02 | ||
T Nut, Slot 10, M8 T形螺母 M8 | M8 | 5.6 | 00.3.06.8.02 | ||
10mm槽宽45系列（10 slot strut profile 45） | |||||
Feature 尺寸图 | Slot 槽宽 | Description 产品描述 | D for Bolt 规格 | Net Weight 重量(g) | Part No. 订购编号 |
| 10.2mm | T Nut, Slot 10, M4 T形螺母 M4 | M4 | 7.9 | 00.3.06.4.05 |
T Nut, Slot 10, M5 T形螺母 M5 | M5 | 7.3 | 00.3.06.5.05 | ||
T Nut, Slot 10, M6 T形螺母 M6 | M6 | 6.6 | 00.3.06.6.05 | ||
T Nut, Slot 10, M8 T形螺母 M8 | M8 | 5.6 | 00.3.06.8.05 | ||
