角度调节板

产品详情

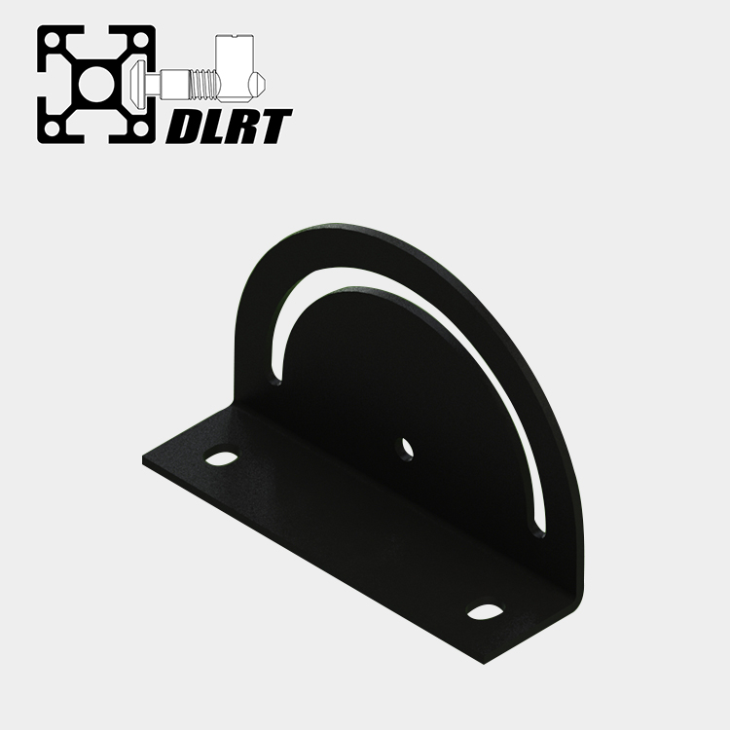

角度调节板

工业铝型材配件中的角度调节版,可以配合不同紧固组件连接两根工业铝型材,实现工业铝型材之间最大角度的调节。常用于看板、工作台等需要调节角度的设计。使用简单、方便、可靠。

产品系统

工业铝型材模块化组装

产品类型

基础框架型材附件

材质

碳钢电泳

颜色

黑色

铝型材配件产品介绍

工业铝型材配件角度调节板适用于许多功能性框架的搭建与设计,能够提供更好的使用体验。

安装时先通过紧固件把连接板固定在一根工业铝型材上,再调节另一根工业铝型材到合适的角度,用调节扳手锁紧即可。

使用角度调节板设计的可调节角度看板,是精益生产系列产品中广受欢迎的产品之一。看板由标准框架工业铝型材,脚轮,看板和角度调节板、端盖以及连接件和紧固件等组装而成。 通过角度调节板,使用者可以轻松快速地将看板的角度调整到最舒适的位置并固定。

铝型材配件的型号参数

30系列 (Strut Profile 30

Features

尺寸图

Description

产品描述

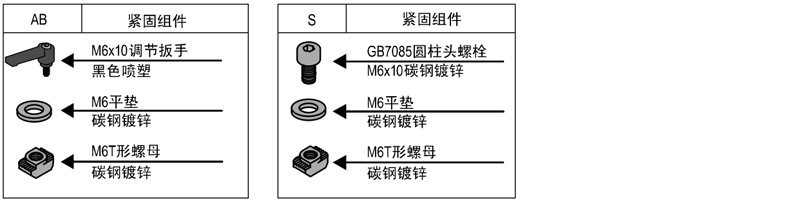

Fastener Set

紧固组件

Unit Weight

重量(g/m)

Part No.

订购编号

PG30, Swivel plate

角度调节板-30系列(单个供货)

--

160

30.4.12.01

PG30, Swivel plate

角度调节板-30系列(成套供货)

1xAB+3xS

264

30.4.12.02



40系列 (Strut Profile 40

Features

尺寸图

Description

产品描述

P1

型材1

P2

型材2

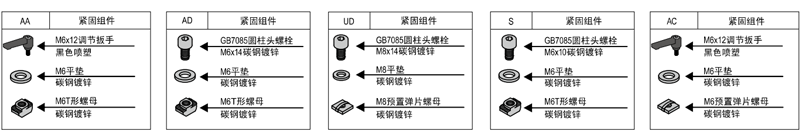

Fastener Set

紧固组件

Unit Weight

重量(g/m)

Part No.

订购编号

PG40, Swivel plate

角度调节板-40系列

(单个供货)

--

--

--

160

40.4.12.01

PG40, Swivel plate

角度调节板-40系列-30系列

(成套供货)

40

30

1xAA

1xS

2xUD

293

40.4.12.02

PG40, Swivel plate

角度调节板-40系列-40/45系列(成套供货)

40

40/45

1xAC

1AD

2xUD

309

40.4.12.03



45系列 (Strut Profile 45

Features

尺寸图

Description

产品描述

P1

型材1

P2

型材2

Fastener Set

紧固组件

Unit Weight

重量(g/m)

Part No.

订购编号

PG45, Swivel plate

角度调节板-40系列

(单个供货)

--

--

--

160

45.4.12.01

PG45, Swivel plate

角度调节板-45系列-30系列

(成套供货)

45

30

1xAA

1xS

2xUD

293

45.4.12.02

PG45, Swivel plate

角度调节板-45系列-40/45系列(成套供货)

45

40/45

1xAC

1AD

2xUD

309

45.4.12.03
