枢轴

产品详情

枢轴

工业铝型材配件枢轴可以用于工业铝型材与工业铝型材之间的连接,连接强度高,灵活性好,安装方便,外观统一美观。

产品系统

工业铝型材模块化组装

产品类型

基础框架型材附件

材质

碳钢镀锌

颜色

蓝白

工业铝型材配件产品介绍

提供两种不同规格的枢轴,4040适用于4040标准框架工业铝型材,4060适用于4060标准框架工业铝型材。

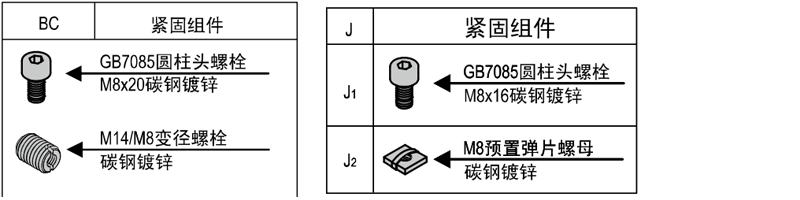

根据连接方式的不同,选择对应的紧固组件。

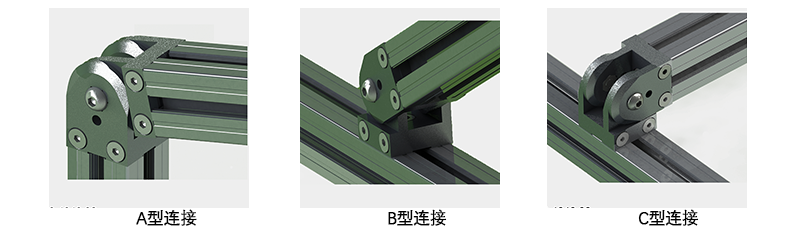

A型安装时,40x40型材和40x60工业铝型材中心孔均为Φ12,两根型材一端均需攻M14的丝,建议攻丝深度22mm,后续装入M14/M8变径螺栓。

B型安装时,40x40型材和40x60工业铝型材中心孔均为Φ12,其中一根型材一端均需攻M14的丝,建议攻丝深度22mm,后续装入M14/M8变径螺栓。

C型安装时,40x40型材和40x60工业铝型材中心孔均为Φ12,其中一根型材一端均需攻M14的丝,建议攻丝深度22mm,后续装入M14/M8变径螺栓。


40系列 Strut Profile 40

Features

尺寸图

Description

产品描述

Fastener Sets

紧固组件

Unit Weight

重量(g/pcs)

Part No.

订购编号

4040 Swivel Bracket, Type A

枢轴-4040A型成套供货)

2xBC

594

40.4.18.4040.02

4040 Swivel Bracket, Type B

枢轴-4040B型成套供货)

1xBC+1xJ

592

40.4.18.4040.03

4040 Swivel Bracket, Type C

枢轴-4040C型成套供货)

1xBC+1xJ

592

40.4.18.4040.04

4060 Swivel Bracket, Type A

枢轴-4060A型成套供货)

2xBC

680

40.4.18.4060.02

4060 Swivel Bracket, Type B

枢轴-4060B型成套供货)

1xBC+1xJ

695

40.4.18.4060.03

4060 Swivel Bracket, Type C

枢轴-4060C型成套供货)

1xBC+1xJ

695

40.4.18.4060.04
