三维角件

产品详情

三维角件

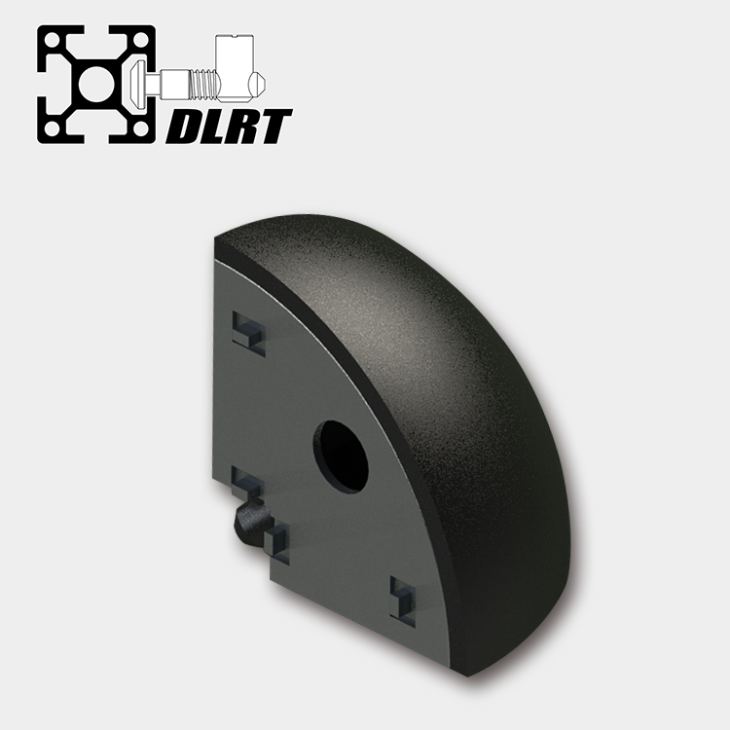

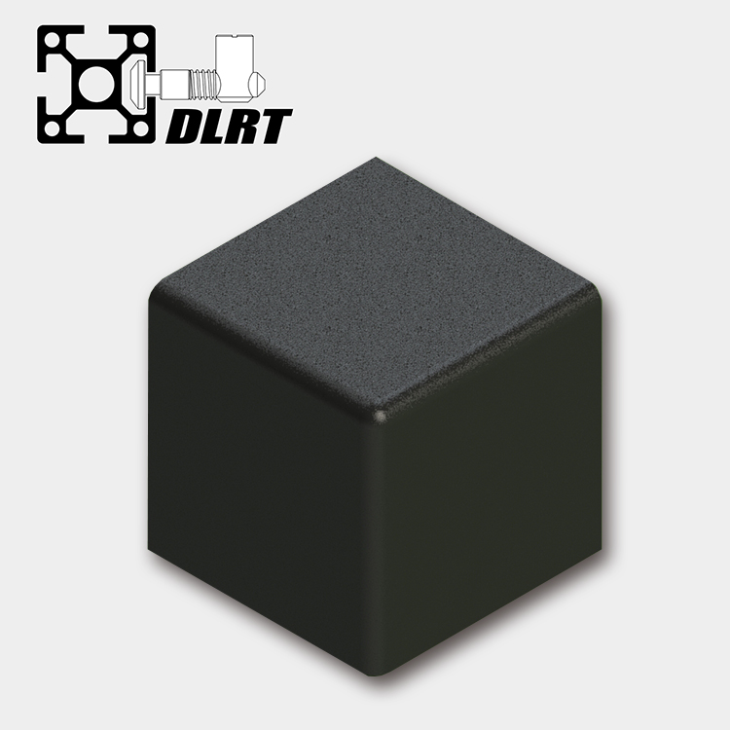

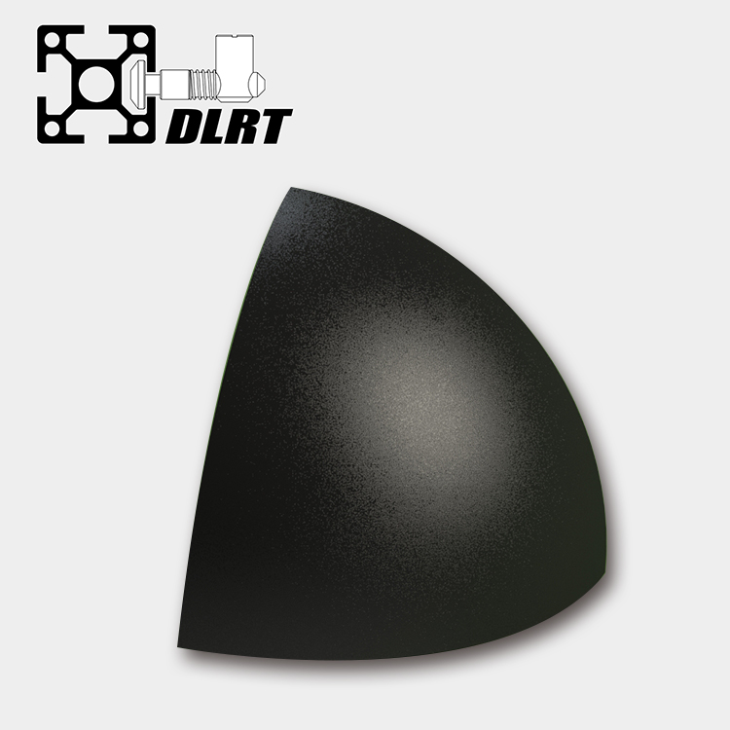

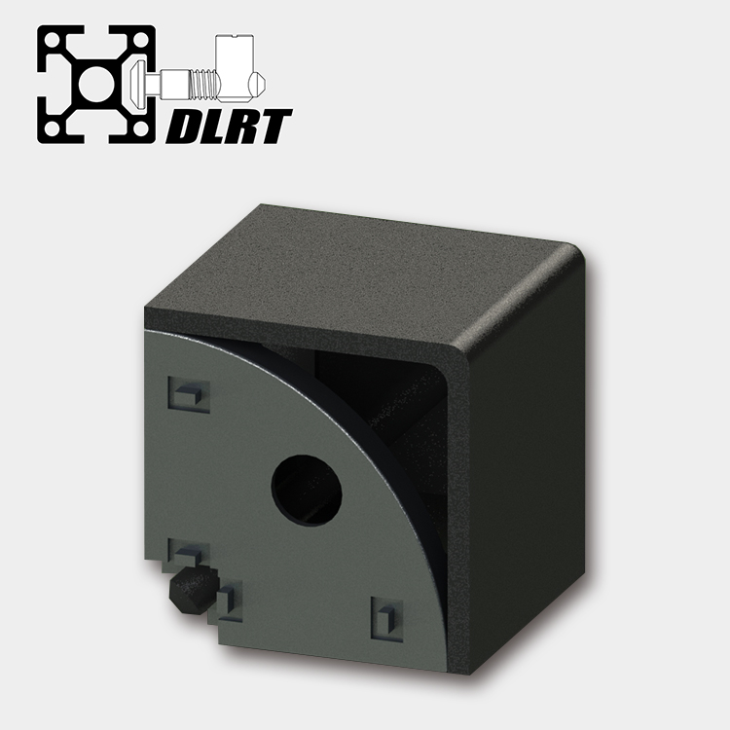

三维角件,由压铸铝合金角件和ABS扣盖组成,通常用于工业铝型材的三维连接,扣盖扣在角件的球面上。

产品系统

工业铝型材模块化组装

产品类型

基础框架型材连接件

材质

压铸铝合金,扣盖为ABS

颜色

银灰色,扣盖黑色

产品介绍

三维连接角件,用于30/40/45系列R角工业铝型材的端连接,能够同时连接三个方向的型材,连接强度高。扣盖能够保证拐角处圆滑美观,有效防止灰尘落入角件。

三维连接件的三边中心处有支耳,连接时卡入型材槽,可以有效防止型材转动。

安装时,三根工业铝型材连接端中心孔需要攻M14的丝,攻丝深度22mm,装入M14/M8的变径螺栓,用M8x20沉头螺栓将三维角件与已装好变径螺栓的工业铝型材紧固。

型号参数

30系列 (Strut Profile 30

Description

产品描述

Fastener Set

紧固组件

Net Weight

重量(g)

Part No.

订购编号

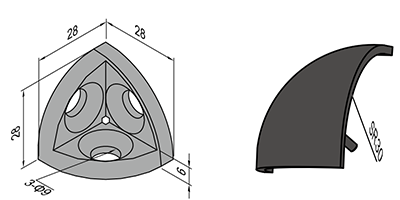

Corner Piece, 28x28

30系列,三维角件

--

54

30.2.10.01

Corner Piece, 28x28 (set BR)

30系列,三维角件(成套供货)

3xBR

112

30.2.10.02



40系列 (Strut Profile 40

Feature

尺寸图

Fastener Set

紧固组件

Net Weight

重量(g)

Part No.

订购编号

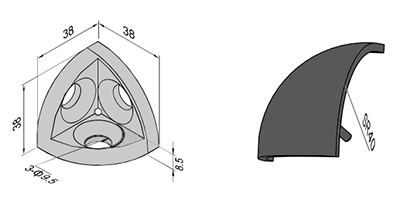

Corner Piece, 38x38

40系列,三维角件

--

115

40.2.10.01

Corner Piece, 38x38 (set BR)

40系列,三维角件(成套供货)

3xBR

173

40.2.10.02



45系列 (Strut Profile 45

Feature

尺寸图

Fastener Set

紧固组件

Net Weight

重量(g)

Part No.

订购编号

Corner Piece, 42x42

45系列,三维角件

--

121

45.2.10.01

Corner Piece, 42x42 (set BR)

45系列,三维角件(成套供货)

3xBR

179

45.2.10.02
