压铸角铝

产品详情

压铸角铝

压铸角铝是T型槽工业铝型材常用的连接件之一,适合高压力、高力矩、高扭矩型材结构的连接。可以通过专用的螺栓和T形螺母后续安装在封闭的框架结构上。安装省时省力,有效节约时间和人工成本。

产品系统

工业铝型材模块化组装

产品类型

基础框架型材连接件

材质

压铸铝合金

颜色

表面抛丸处理,银灰色

压铸角铝产品介绍

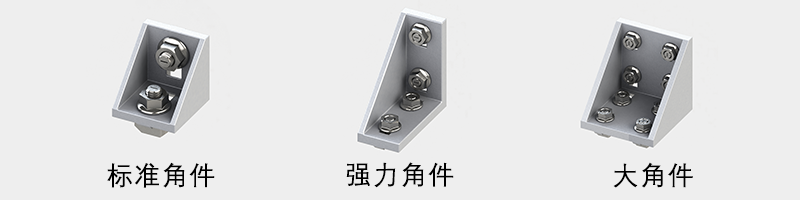

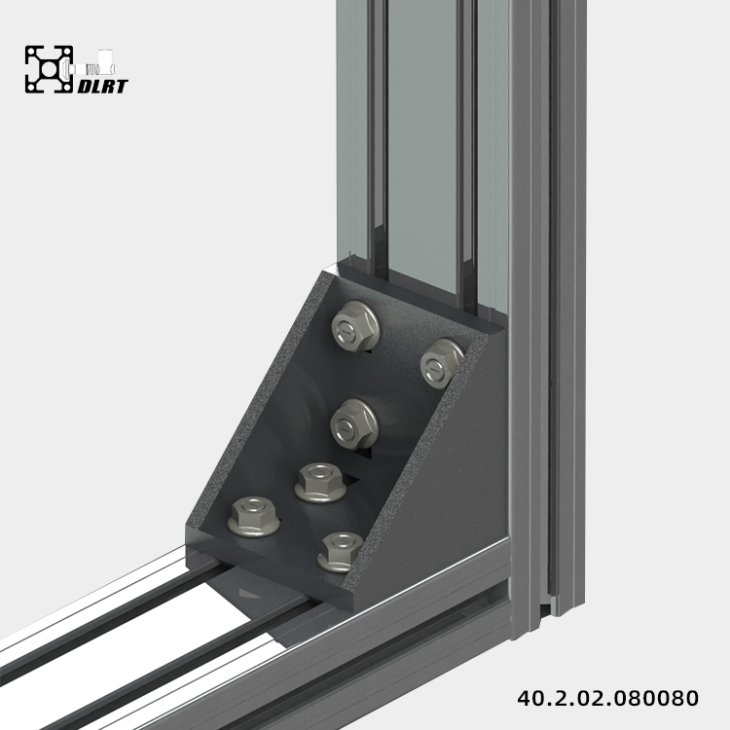

压铸角铝件包括标准角件、强力角件、大角件,用于型材连接,也可以用作加强被连接型材连接点的支撑力,连接型工业铝材后续可以根据实际需求调整位置。压铸角铝与工业铝型材之间通过螺栓与螺母紧固。

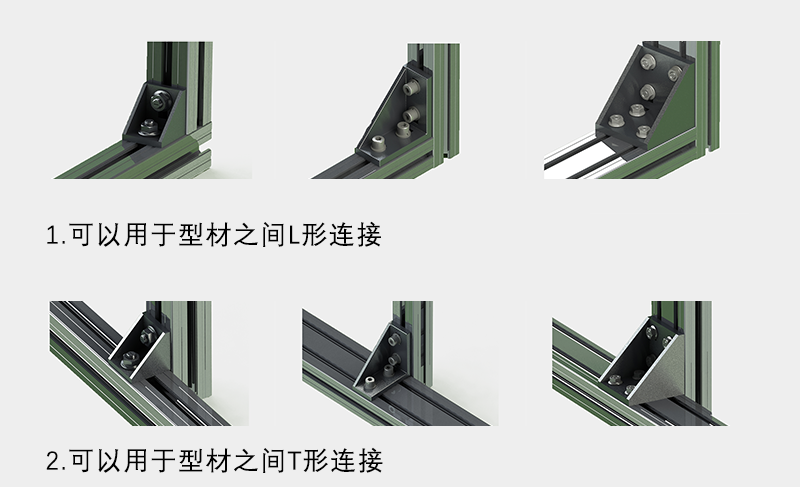

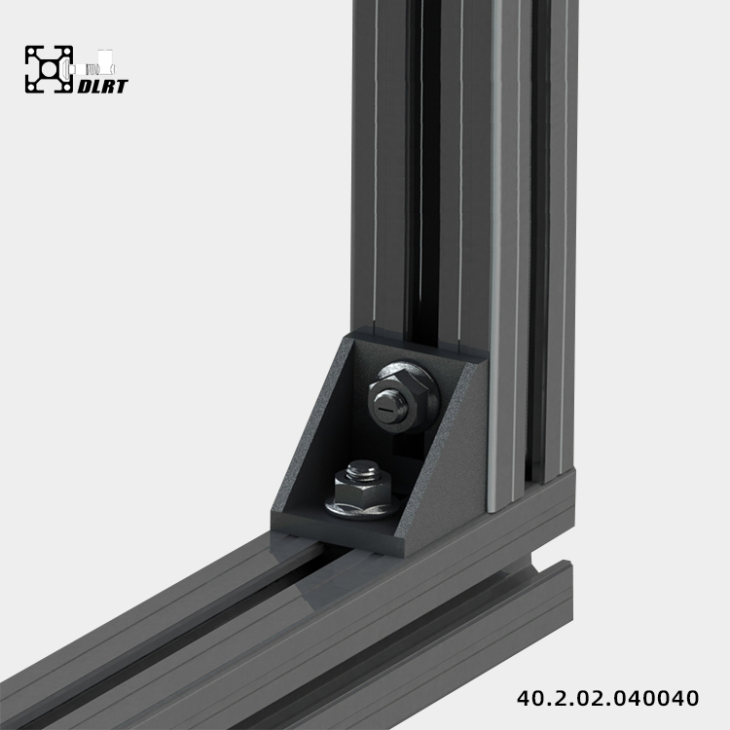

压铸角铝连接件通常用于两根工业铝型材之间的交叉连接或T形连接。连接强度高、通用性好、安装便捷,隐蔽性不佳。

压铸角铝的外侧两孔中缝处带有支耳,安装时嵌入T形槽内可有效抵抗扭矩,防止结构因扭转产生的变形。

压铸角铝与T形槽成直角连接或与板材进行连接时,需要将连接面一侧的支耳磨平。



压铸角铝型号参数

  • 标准型铸角铝,通过2套紧固组件与型材进行连接,可以单独购买或成套购买

  • 加强型压铸角铝,通过4套紧固组件实现型材的连接,可以单独购买或成套购买

  • 大角件,通过8套紧固组件实现连接功能,可以单独购买或配合紧固件成套购买

20系列 (Strut Profile 20)

Section

尺寸图

Description

产品描述

Fastening Set

紧固组件

Unit Weight

重量(g)

Part No.

订购编号

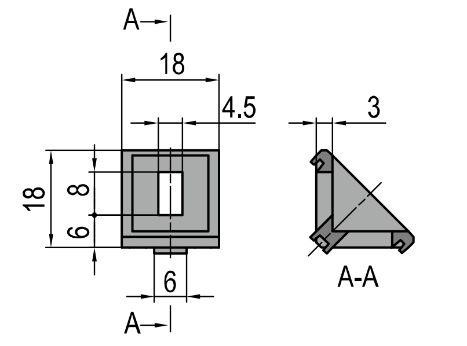

20x20, Normal (pcs)

20系列 20x20 (单个供货)

--

4

20.2.02.020020.01

20x20, Normal (set AZ)

20系列 20x20 (成套供货AZ)

2xAZ

10

20.2.02.020020.02

紧固组件





30系列 (Strut Profile 30)

Section

尺寸图

Description

产品描述

Fastening Set

紧固组件

Unit Weight

重量(g)

Part No.

订购编号

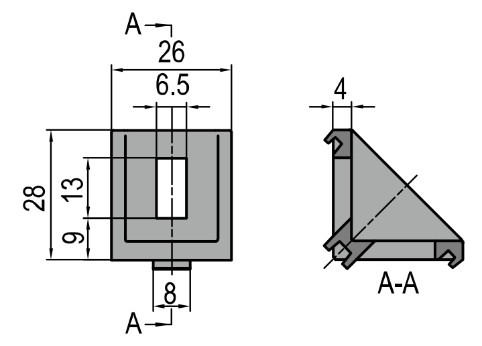

30x30, Normal (pcs)

30系列 30x30(单个供货)

--

16

30.2.02.030030.01

30x30, Normal (set F)

30系列 30x30(成套供货F)

2xF

34

30.2.02.030030.02

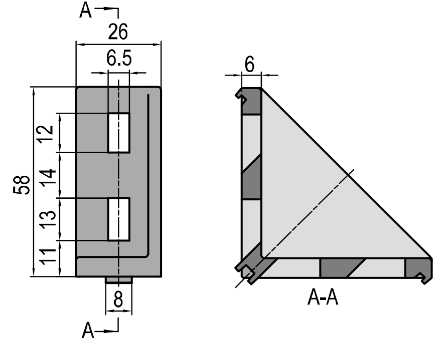

30x60, Strengh (pcs)

30系列 30x60(单个供货)

--

49

30.2.02.030060.01

30x60, Strengh (set G)

30系列 30x60(成套供货G)

4xG

85

30.2.02.030060.02

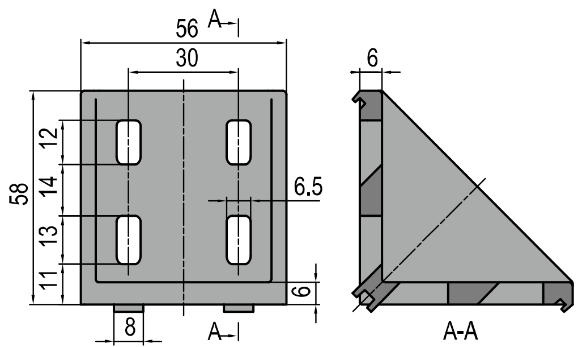

60x60, Double (pcs)

30系列 60x60(单个供货)

--

101

30.2.02.060060.01

60x60, Double (set G)

30系列 60x60(成套供货G)

8xG

175

30.2.02.060060.02

紧固组件





40系列 (Strut Profile 40)

Section

尺寸图

Description

产品描述

Fastening Set

紧固组件

Unit Weight

重量(g)

Part No.

订购编号

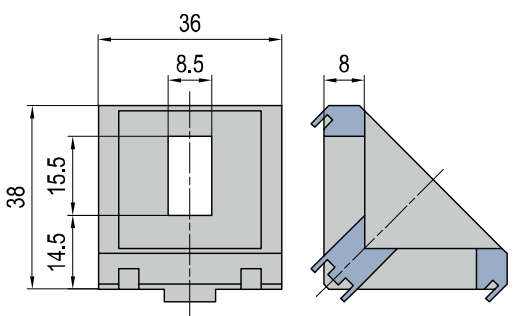

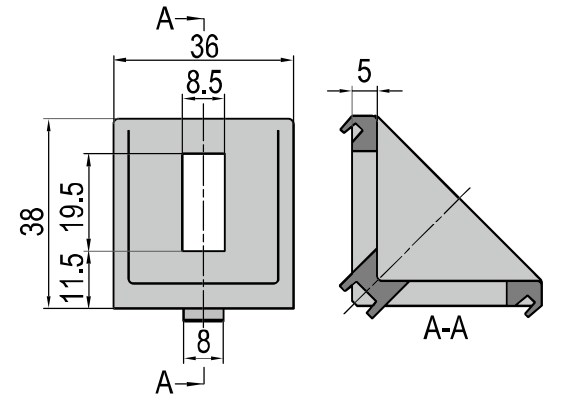

40x40, Normal (pcs)

40系列 40x40(单个供货)

--

35

40.2.02.040040.01

40x40, Normal (set U)

40系列 40x40(成套供货U)

2xU

81

40.2.02.040040.02

40x40, Normal (set BK)

40系列 40x40(成套供货BK)

2xBK

69

40.2.02.040040.03

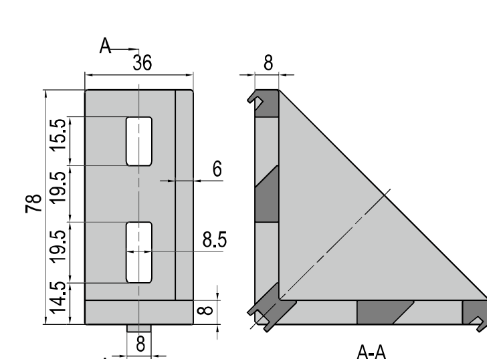

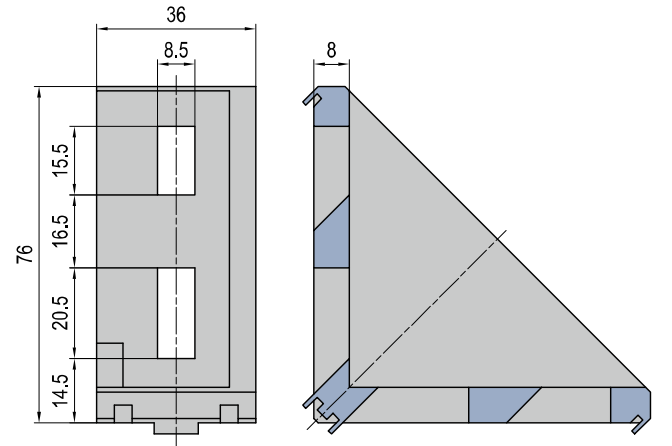

40x80, Strengh (pcs)

40系列 40x80(单个供货)

--

109

40.2.02.040080.01

40x80, Strengh (set V)

40系列 40x80(成套供货V)

4xV

213

40.2.02.040080.02

40x80, Strengh (set BK)

40系列 40x80(成套供货BK)

4xBK

180

40.2.02.040080.03

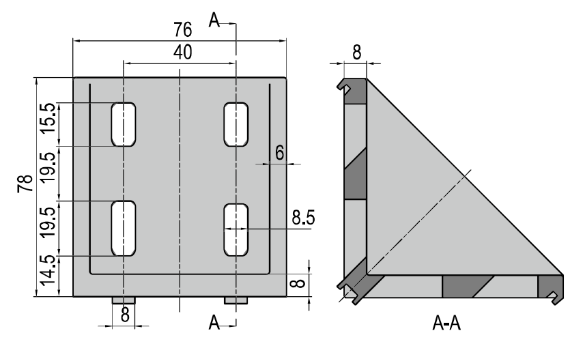

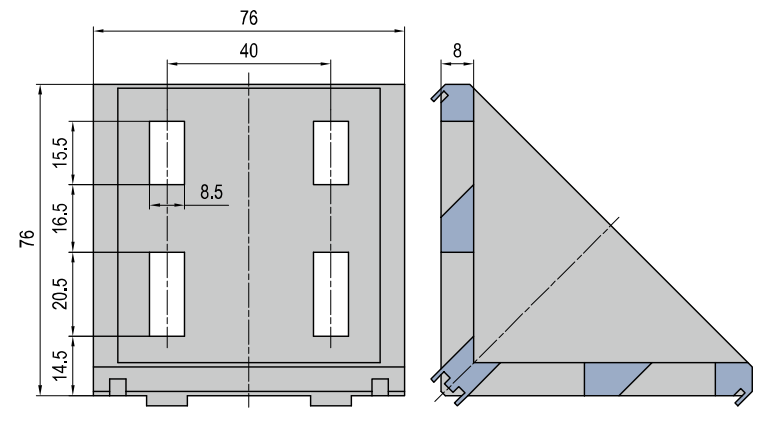

80x80, Double (pcs)

40系列 80x80(单个供货)

--

252

40.2.02.080080.01

80x80, Double (set V)

40系列 80x80(成套供货V)

8xV

464

40.2.02.080080.02

80x80, Double (set BK)

40系列 80x80(成套供货BK)

8xBK

392

40.2.02.080080.03

紧固组件





45系列 (Strut Profile 45)

Section

尺寸图

Description

产品描述

Fastening Set

紧固组件

Unit Weight

重量(g)

Part No.

订购编号

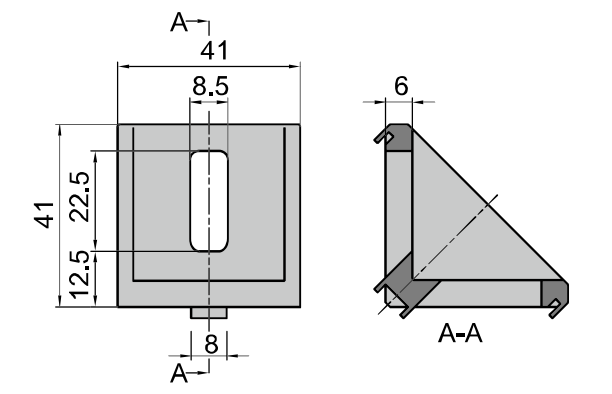

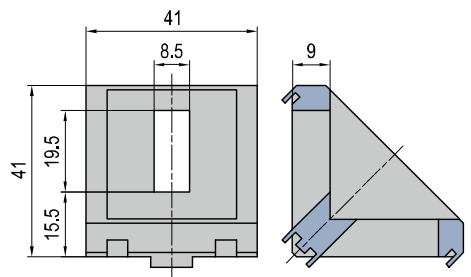

45x45, Normal (pcs)

45系列 45x45(单个供货)

--

50

45.2.02.045045.01

45x45, Normal (set U)

45系列 45x45(成套供货U)

2xU

97

45.2.02.045045.02

45x45, Normal (set BK)

45系列 45x45(成套供货BK)

2xBK

85

45.2.02.045045.03

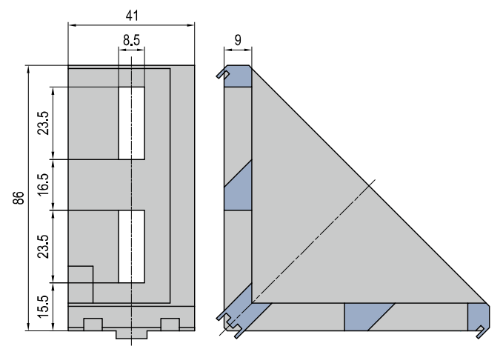

45x90, Strengh (pcs)

45系列 45x90(单个供货)

--

158

45.2.02.045090.01

45x90, Strengh (set X)

45系列 45x90(成套供货X)

4xX

264

45.2.02.045090.02

45x90, Strengh (set BM)

45系列 45x90(成套供货BM)

4xBM

228

45.2.02.045090.03

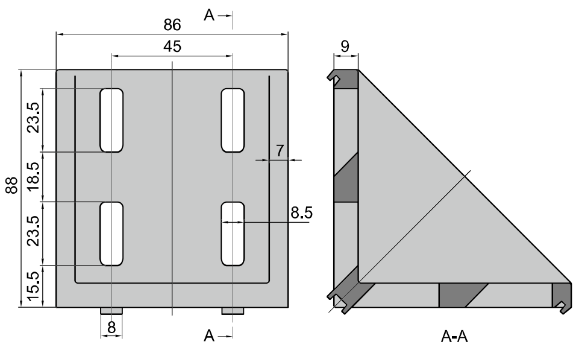

90x90, Double (pcs)

45系列 90x90(单个供货)

--

385

45.2.02.090090.01

90x90, Double (set X)

45系列 90x90(成套供货X)

8xX

597

45.2.02.090090.02

90x90, Double (set BM)

45系列 90x90(成套供货BM)

8xBM

525

45.2.02.090090.03

紧固组件





10mm槽宽40系列(10 slot strut profile 40)

Section

尺寸图

Description

产品描述

Fastening Set

紧固组件

Unit Weight

重量(g)

Part No.

订购编号

40x40, Normal (pcs)

10槽40系列 40x40(单个供货)

--

50

00.2.02.040040.01

40x40, Normal (set )

10槽40系列 40x40(成套供货)

2xVB

92

00.2.02.040040.01

40x40, Normal (set )

10槽40系列 40x40(成套供货)

2xVC

106

00.2.02.040040.01

40x80, Strengh (pcs)

10槽40系列 40x80(单个供货)

--

125

00.2.02.040080.01

40x80, Strengh (set )

10槽40系列 40x80(成套供货)

4xVD

220

00.2.02.040080.01

40x80, Strengh (set )

10槽40系列 40x80(成套供货)

4xVA

250

00.2.02.040080.01

80x80, Double (pcs)

10槽40系列 80x80(单个供货)

--

260

00.2.02.080080.01

80x80, Double (set )

10槽40系列 80x80(成套供货)

8xVD

452

00.2.02.080080.01

80x80, Double (set )

10槽40系列 80x80(成套供货)

8xVA

508

00.2.02.080080.01

紧固组件





10mm槽宽45系列(10 slot strut profile 45)

Section

尺寸图

Description

产品描述

Fastening Set

紧固组件

Unit Weight

重量(g)

Part No.

订购编号

45x45, Norma (pcs)

10槽45系列 45x45(单个供货)

--

72

00.2.02.045045.01

45x45, Norma (set )

10槽45系列 45x45(成套供货)

2xVE

122

00.2.02.045045.02

45x45, Norma (set )

10槽45系列 45x45(成套供货)

2xVF

134

00.2.02.045045.03

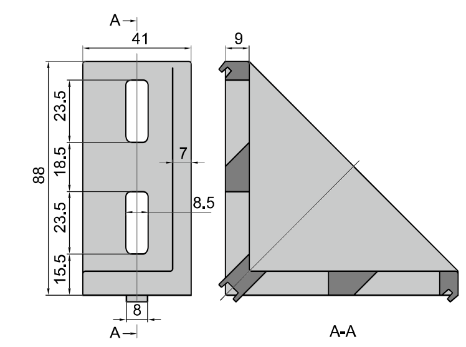

45x90, Strengh (pcs)

10槽45系列 45x90(单个供货)

--

190

00.2.02.045090.01

45x90, Strengh (set )

10槽45系列 45x90(成套供货)

4xVE

290

00.2.02.045090.02

45x90, Strengh (set )

10槽45系列 45x90(成套供货)

4xVF

314

00.2.02.045090.03

紧固组件:




行业应用

我司标准组装系统中的压铸角铝适用于20系列、30系列、40系列以及45系列T形槽铝型材,可以广泛用于机械制造、工厂设备、工业生产流水线、工厂自动化及自动化生产装置等领域,被工程师用作展架结构、设备框架、机器外罩、检测台、机器保护装置、防护屏障、安全围栏、工业流水线、产品操作台等产品的设计与组装。该系列连接件无需加工,即可完成型材的连接。当需要对封闭结构进行延伸时,无需对结构进行拆卸,通过压铸角铝可以完成快速、简单、高强度的连接,可以有效节省人力物力,节约时间。
